随着社会的进步,电镀废水的排放标准越来越严格,同时伴随着大量电镀企业入园的发展趋势,电镀工业园区的电镀废水处理厂也将面对废水量更多、水质更杂、污染物浓度更高、更难去除等问题。针对电镀行业遇到的种种困难和挑战,对现有的电镀废水处理厂进行提标改造是解决上述问题最经济有效,也是最具有意义的方法。
% G; D9 @9 J2 W% }
' K& ~: w2 d% C3 M, L; _0 L' d1 F, Z7 v% T# t3 d* m) \
江苏省某电镀工业园区入园企业日益增加,原有的污水处理系统难以使废水达标排放,为此在原有含铬废水的基础上新建含氰废水、含镍废水、酸碱废水和脱脂废水4套预处理系统。采用“预处理+pH调节+Fenton+脱气+混凝沉淀+A2O+混凝沉淀+转盘滤池+臭氧催化氧化+UF系统+RO系统”处理工艺对综合废水进行回用处理。其中820 t/d的淡水满足《城市污水再生利用工业用水水质》(GB/T 19923—2005)回用标准,作为回用水用于车间设备清洗。780 t/d的浓水通过“pH调节+Fenton+脱气+混凝沉淀+活性炭吸附+离子交换”工艺进行深度处理,处理后的出水满足《电镀污染物排放标准》(GB 21900—2008)中的表1标准后排入长江。
7 L& x, m6 S: j8 O& t+ |, c
1 n/ m$ c7 S3 i/ }2 s  }- u& m 环保之家.JPG 8 m7 w* y& X, g3 {) l7 d! }

: c+ @# x; L. B  z! ?
  t1 n* m* B, H) c6 D. [, B1 废水特征5 L6 z6 i2 |5 ^1 ^
0 y1 l7 [, q: q; K

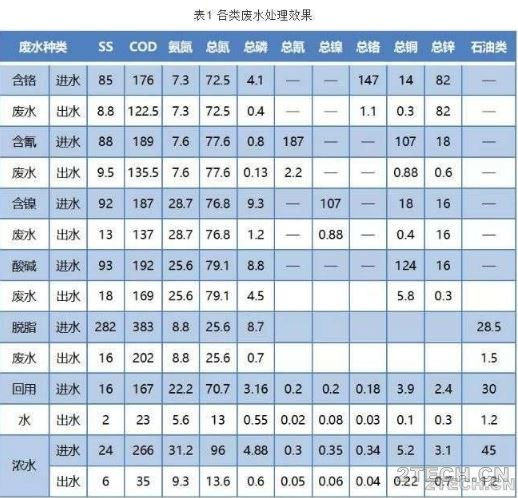

江苏省某电镀工业园区废水处理厂主要接纳的废水种类有5种,本次提标改造新建的预处理系统有4种,依据该污水处理厂的实际运行情况,5种预处理系统的设计进水水量和水质如表 2所示。3 D8 G5 C6 E" z$ J% U0 H9 t
7 }- n- Z  }( C% ^2 p0 ?
环保之家0.JPG % B  W( T. D, n  i6 D5 D5 }1 _; O7 A
; s' U$ }5 h( I. V/ {; c
7 Y% I* g+ |. q3 ~% D
2 工程设计9 Y& P3 E: M  c- C
1 ^# F% _- E% |/ L$ ]
电镀废水处理厂的综合废水回用系统处理规模为1 600 m3/d,其中新增的处理规模为1 340 m3/d。! G9 P6 I9 K* ~& ?6 q

' u; D* ^8 ^' j+ j7 V该电镀废水处理厂的酸碱废水和含镍废水中,含有较高浓度的铜、锌、镍等重金属;含氰废水中的含氰化合物是一种致命的剧毒物;脱脂废水中的有机物、总磷和油脂含量较高,处理难度较大。
, S* m7 j' ~; b& W3 L( E4 Z8 H  u  N
: A  {- K' n& X% b! ^$ b7 e为此,针对各类电镀废水先进行单独的预处理,当预处理出水满足《污水综合排放标准》(GB 8978—1996)中的表 1标准后,再统一汇入综合调节池进行回用处理。
) p8 @/ B/ h' Z& E7 T# D. H! u" n
2.1 现有含铬废水处理
* d4 ^# c6 O, v
' O9 H' Y- C$ h% e, Y+ ~5 J0 s电镀废水处理厂原有的含铬废水预处理工艺如图 1所示。3 K" z+ b. \0 q& L. z
, q- j" v  y0 Y) n4 R7 J& i. t
环保之家1.JPG # p4 A% k0 ?! n4 F

; {3 b" U+ K0 f
' {0 y+ V4 D* S+ o& b2.2 含氰废水处理$ T) q' `$ u- a) N$ B- O# [" E5 S
  i7 R& c; y* j$ \! E6 i
(1)处理工艺流程
  W( ]. a) W# Z  L, P1 N0 n. n$ j+ L' G# a
含氰废水的处理采用“碱性次氯酸钠+酸性次氯酸钠+混凝沉淀”工艺,工艺流程如图 2所示。
4 I/ c7 @9 c! \* N4 Z
( r0 `- I4 H6 s" G 环保之家2.JPG " ?) I3 I$ q: j  V9 I
( i4 {6 ?7 i3 x# l- r  c2 p! D7 A/ g/ y
( q8 W3 `0 y1 K! m4 H
含氰废水进入调节池,先进行一级破氰反应,通过pH控制系统,用NaOH溶液调整pH到10~11左右,再通过ORP控制系统控制NaClO溶液的投加量,使废水中的ORP在300~350 mV,搅拌反应30 min。0 V# \; _4 g4 B* i' Y
8 w# k' @- m* @0 W! y& M
一级破氰反应为:NaCN+NaClO+H2O=CNCl+2NaOH,CNCl+2NaOH=NaCNO+H2O+NaCl,二级破氰反应用稀硫酸调整pH到7~8,投加NaClO溶液使ORP保持在600~700 mV,搅拌反应30 min。二级破氰反应为:2NaCNO+3NaClO+H2O=3NaCl+2NaOH +N2↑+2CO2↑。
% `% a; P6 v( r) n* F
, C. N0 d6 M# D% l0 ^9 u: m通过两级破氰处理将废水中的CN-转化为N2和CO2,从而将CN-去除。, w5 I, q/ ?5 |/ V( C' X) s' R2 R
5 e' [  y. h6 \# O' H  r' V
(2)构筑物设计
1 I  `( P2 A. N) I- h+ {4 I+ }
( x7 X! j5 }; L1 D% J2 C1#、2#、3#pH调节池。尺寸1.0 m×1.0 m×5.5 m,有效容积5.0 m3,停留时间1 h。配套设备:曝气搅拌系统1套,pH在线检测仪1台,氢氧化钠加药系统2套,硫酸加药系统1套。
/ C/ F( p2 [0 x% p7 }! C/ `% @$ W! `2 w% \! [1 k$ \1 d
1#、2#破氰池。尺寸1.0 m×1.0 m×5.5 m,有效容积5.0 m3,停留时间1 h。配套设备:曝气搅拌系统1套,ORP在线检测仪1台,次氯酸钠加药系统1套。
4 k. r  {8 x  U! s, N8 o8 ?* R+ i' S" W
1#混凝、絮凝池。尺寸1.0 m×1.0 m×5.5 m,有效容积5.0 m3,停留时间1 h。配套设备:折桨混合搅拌机1台,PAC、PAM加药系统各1套。
6 ^7 F: P* l1 v, [5 y+ A0 e, s! Q8 _" q
2.3 含镍废水处理
: W6 V2 O; u" K) d3 }6 W, S% q# q% h* s8 ]( I, t# x
(1)处理工艺流程9 r' y5 h: ^# Z

% {' h% u9 l. w9 O含镍废水的处理,采用“Fenton+脱气+混凝沉淀+石英砂过滤+离子交换”工艺,工艺流程如图 3所示。. ?, [/ v5 b0 |% G! D9 V3 K8 Y

- i5 B* [+ B$ U) B- W 环保之家3.JPG 3 ~1 p" J; T4 z+ U  Q$ ~
) Q+ F4 z! T9 }4 Y2 {1 M
. Q, z& |& {# f: F0 g
含镍废水主要来源于镀镍、化学镀镍等生产工序产生的漂洗水,其中化学镍漂洗水中的金属离子镍为络合态,需要通过Fenton高级氧化法进行破络,再进行混凝沉淀,沉淀池出水再经过离子交换,进一步去除废水中金属离子。
# z9 [# a# l3 e  I
4 R& F  l5 {* A6 g+ Q# j(2)构筑物设计0 v# [. D. b# X* U/ @( E2 k7 t

; c3 ~: [; n# r7 q! q/ Y8 {9 e; w3 I' Q4#pH调节池/1#Fenton池/1#脱气池。尺寸3.0 m×3.0 m×5.5 m,分4格,有效容积45 m3,停留时间5.6 h,处理规模7.5 m3/h。配套设备:曝气搅拌系统4套,pH、ORP在线检测仪各1台,硫酸、双氧水、硫酸亚铁、焦亚硫酸钠加药系统各1套。  ]& M8 F" v! X, i& u% g- f

' s; J  _8 g9 w# J; f1#石英砂过滤器。尺寸D=1.2 m、H=1.4 m,进水量7.5 m3/h,滤速5~8 m/h,冲洗时间4~6 min,材质碳钢+FRP。配套设备:反冲洗泵2台,多路阀门1套。6 E. Y. D4 q6 L2 P$ L  k6 p# i3 I  P

+ `/ Y3 L5 @/ H8 m; @1#树脂离子交换塔。尺寸D=1.0 m、H=2.0 m,进水量7.5 m3/h,滤速10~15 m/h,材质碳钢+FRP。配套设备:杜笙离子交换树脂1 000 L,树脂再生设备1套,再生废液桶1个。
* \1 ?2 H" M4 R6 [5 m1 Q  b; l5 y( W1 H$ ?  Q7 e6 F; g# Y
2.4 酸碱废水处理
) \2 A- {7 R( P/ X; t8 y; h! A" d
8 J/ ?7 j, i, _) w(1)处理工艺流程
- O6 W) g6 g2 G' i

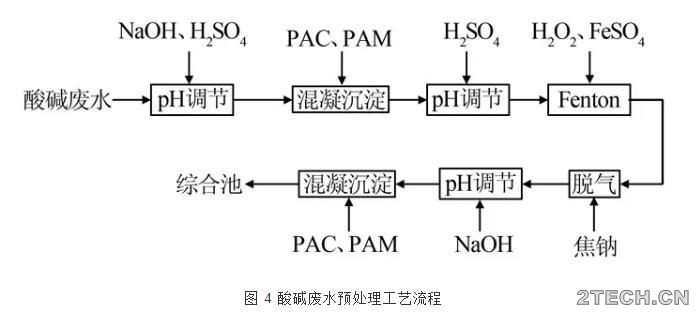

$ x2 a6 C2 O  Y; L1 o7 X酸碱废水的处理采用“混凝沉淀+Fenton+脱气+混凝沉淀”工艺,工艺流程如图 4所示。
! O% h& ]( u, v
( a# ^4 I# U6 i" x9 z. Y/ |: T 环保之家4.JPG & {$ ]) o2 W+ F6 n4 X: q' B

$ u$ Q: Y1 ?7 s, {! f4 ^' L# t9 E- J, X
酸碱废水提升至pH调节池,控制pH在7.5~8,进行混凝沉淀。上清液回调pH至3左右,再进行Fenton高级氧化。之后回调pH至8.5左右进行沉淀,上清液进行二次混凝沉淀并在絮凝池中投加重捕剂深度去除重金属。/ N/ t6 O( X6 v1 y  R4 H$ C
( l4 E1 O, \' J& p- |0 Y
(2)构筑物设计. B2 n$ @; S2 p' Q3 G5 F/ v9 I
5 w4 V# M& L3 ^  m5 B% p
5#、6#pH调节池。尺寸3.0 m×2.0 m×5.5 m,有效容积30 m3,停留时间0.75 h,处理规模40.5 m3/h。配套设备:曝气搅拌系统1套,pH在线检测仪1台,硫酸加药系统1套,氢氧化钠加药系统2套。& X2 _' [# b3 m, I! z0 a3 m

9 w$ ^: C4 [  e# R2#混凝、絮凝池。尺寸2.0 m×2.0 m×5.5 m,有效容积20 m3,停留时间0.5 h,处理规模40.5 m3/h。配套设备:折桨混合搅拌机1台,PAC、PAM加药系统1套。
6 r( [! s3 c" Y, \% J
4 f1 z& \; q/ V: H% P6 |& r1 F7#pH调节池/2#Fenton池/2#脱气池。尺寸7.0 m×4.0 m×5.5 m,有效深度5.0 m,分6格,有效容积140 m3,停留时间4.25 h(pH调整0.75 h、Fenton氧化2.25 h、脱气1.25 h),处理规模40.5 m3/h。配套设备:曝气搅拌系统6套,pH、ORP在线检测仪各1台,硫酸、双氧水、硫酸亚铁、焦亚硫酸钠加药系统各1套。
$ v6 r5 U3 o2 B* b1 A4 P* |/ z" ~. o, ^7 P. x" T- f: S
2.5 脱脂废水处理
6 Y7 A- a8 ^, e1 o. H( b, F! g% X' W3 c
(1)处理工艺流程
) }+ q/ W! o- J' G- k' w5 @) s5 h/ l, l2 I$ u

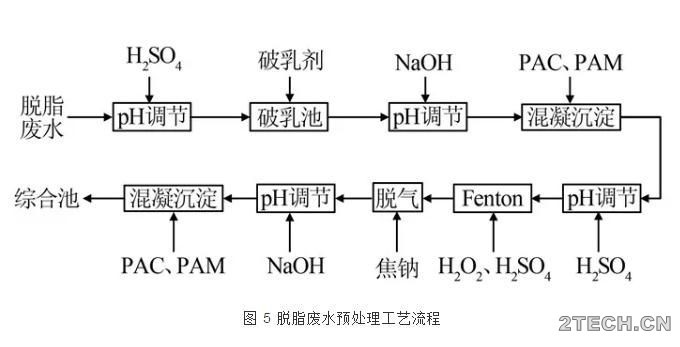

脱脂废水的处理采用“破乳+混凝沉淀+Fenton+脱气+混凝沉淀”工艺,工艺流程如图 5所示。
2 J1 K6 J* L8 W! `
6 N- A- d6 B, o  k8 e. i) i  o 环保之家5.JPG
& `$ Q8 T! Y4 }  P
/ V9 f  ^: d) A5 H: N) L
% G" k& A% w9 {( _- ?: I+ l脱脂废水中有机物、油脂及总磷含量过高,首先调整废水的pH至酸性,使后续投加的破乳剂能发挥最大效应,油水分离后,自流进入混凝反应池,充分混合反应。沉淀后的清水进行Fenton高级氧化,之后回调pH至8.5后,再次进行混凝沉淀。
) C7 |& ]" d$ Q3 @. Z# B; U
9 g2 Z8 a1 f$ y* z# x(2)构筑物设计! |# P+ D3 O. X8 Q, y+ j
+ w& d8 ~: z* [2 w
8#pH调节池/1#破乳池。尺寸3.0 m×1.5 m×5.5 m,分两格,有效容积22.5 m3,停留时间2.7 h,处理规模8.3 m3/h。配套设备:曝气搅拌系统1套,pH在线检测仪1台,硫酸、破乳剂加药系统各1套。- F* E! a( i4 T' y+ s! I& L
: X/ `$ ?3 @1 W6 m# r( C! X, H; n& s
9#、10#pH调节池/3#混凝、絮凝池。尺寸1.5 m× 1.5 m×5.5 m,有效容积11.25 m3,停留时间1.35 h,处理规模8.3 m3/h。配套设备:折桨混合搅拌机1台,pH在线检测仪1台,氢氧化钠、PAC、PAM加药系统1套。
2 i. d/ R& ]) ]$ M" t
' w3 ]6 p5 H9 ]5 j7 u& I8 i& [11#pH调节池/3#Fenton池/3#脱气池。尺寸3.0 m×3.0 m×5.5 m,分4格,有效容积45 m3,停留时间5.4 h(pH调整1.35 h、Fenton氧化4.0 h、脱气1.35 h),处理规模8.3 m3/h,结构钢砼半地上建造。配套设备:曝气搅拌系统4套,pH、ORP在线检测仪各1台,硫酸、双氧水、硫酸亚铁、焦亚硫酸钠加药系统各1套。
6 I# M1 J: i" O6 F% y5 z' p" B) Y8 V$ |* N0 w; b6 z1 ^
2.6 综合废水处理
2 m+ Z" F) C: y5 M; N+ @+ p: V2 m* f3 k4 l0 j- C9 z: [
(1)处理工艺流程' q/ G" o) U+ h$ G" b5 Y
& n; d$ x8 e6 `( [5 R* C

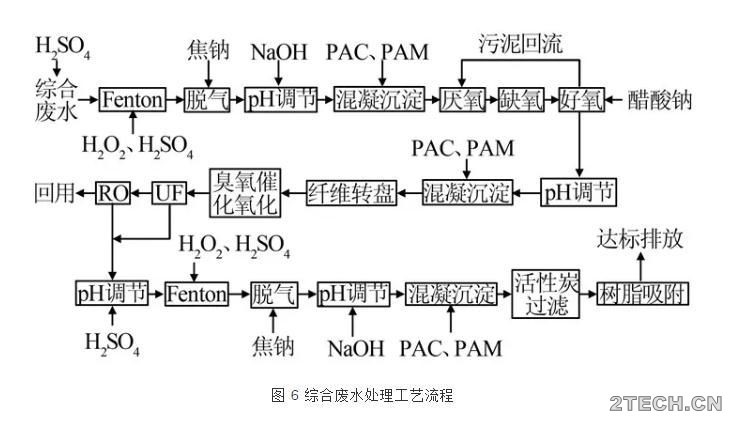

综合废水的处理,采用“pH调节+Fenton+脱气+混凝沉淀+A2O+混凝沉淀+转盘滤池+臭氧催化氧化+UF+RO”工艺。其中产生的浓水采用“pH调节+ Fenton+脱气+混凝沉淀+活性炭吸附+离子交换”的工艺进行深度处理,综合废水的工艺流程如图 6所示。: O* ]/ h6 O3 N  w
9 A# U! ~) w! |' H- D- [
# X  O  t5 |, y: t/ l( z
  k) M% m% @3 f* G6 W0 ]1 |
6 {$ e( e  b; K3 u9 v考虑到电镀园电镀废水的水质特性,特将中水回用系统设置在生化处理工段之后,保证中水回用系统的稳定运行。各类废水经过预处理之后,汇入综合废水调节池,调节pH后进行Fenton氧化去除废水中较难降解的有机物,对Fenton氧化后上清液进行混凝沉淀降低其浊度和色度,沉淀后的上清液通过A2O工艺,以去除废水中的有机物、氮、磷等。
  F! U: Y* F7 r2 B
# d) n9 }, {4 n: i而后在进入转盘滤池前再次进行混凝沉淀,纤维转盘滤池对SS和重金属有较好的去除效果,随后进行臭氧催化氧化进一步去除废水中的氰化物和金属离子。处理后的废水进入中水回用膜系统,通过精密过滤、UF、RO等膜处理,使处理的出水达到回用标准。同时膜系统产生的浓水通过Fenton和混凝将废水中的难降解物质进行分解并絮凝沉淀去除,出水再经过活性炭吸附和树脂吸附后达到排放标准,排入长江。
# g  ]$ e/ F, S, z/ [' R4 C3 Y# [& P
(2)构筑物设计7 V' x# s% a1 T3 D

& F7 I$ ~+ t1 y) h. K( M4 W4#Fenton池/4#脱气池。尺寸10.0 m×6.0 m×5.5 m,分6格,有效容积300 m3,停留时间4.5 h(Fenton氧化3.0 h、脱气1.5 h),处理规模66 m3/h。配套设备:曝气搅拌系统7套,ORP在线检测仪各1台,硫酸、双氧水、硫酸亚铁、焦亚硫酸钠加药系统各1套。8 {2 F$ Z! m8 V6 D
7 d9 F" H* I& D  c: ~, x0 q% J6 l: c
12#pH调节池/4#混凝、絮凝池。尺寸3.0 m×3.0 m×5.5 m,有效容积45 m3,停留时间0.7 h,处理规模66 m3/h。配套设备:折桨混合搅拌机1台,pH在线检测仪1台,氢氧化钠、PAC、PAM加药系统1套。
5 a& W6 j8 ]& ?2 t
$ L+ t$ z% R- C3 J- `9 W1#厌氧水解池。尺寸18.0 m×9.0 m×5.0 m,分2格,有效容积729 m3,停留时间11 h,处理规模66 m3/h。配套设备:水下搅拌机4台,ORP在线测定仪2台,醋酸钠加药系统1套。
# z- {0 G) x/ L- d2 R, h, _8 B- E' S  j8 I
1#A/O池。尺寸45.0 m×9.0 m×5.0 m,分5格,有效容积1 822 m3,停留时间27 h(缺氧5.5 h、好氧21.5 h),回流比2.5,处理规模66 m3/h。配套设备:水下搅拌机2台,甲醇投加系统1套,罗茨风机2台(1用1备),DN 215微孔曝气头720个,溶氧在线测定仪2台,硝化液回流泵3台(2用1备)。
8 o) @. b( K: d$ r2 `
. C: R  ^' S& r1#纤维转盘滤池。尺寸4.0 m×6.0 m×5.0 m,有效深度4.5 m,处理规模66 m3/h。配套设备:纤维转盘1套。
) I7 O3 f8 K& X- O5 J2 G/ v. g/ p8 _( S( X" I
1#臭氧催化氧化池。尺寸4.0 m×6.0 m×8.0 m,有效容积144 m3,停留时间2.2 h,回流比8:1,处理规模66 m3/h。配套设备:板式臭氧发生器1台,屹桐牌Ⅰ型臭氧催化填料36 m3,屹桐牌Ⅱ型臭氧催化填料36 m3,D=215 mm钛合金曝气盘96个,循环泵3台(2用1备),尾气破坏装置1套。
* @5 o& i( S/ p" [  _& H" a8 z' {( S) q, I4 @
中水回用系统。处理规模34 m3/h。配套设备:预处理系统1套,包括砂滤罐2只,尺寸D 2 000 mm× 3 000 mm,碳滤罐2只,尺寸D 2 000 mm×3 000 mm,精密过滤器2只,尺寸D 600 mm×1 300 mm;超滤膜系统1套,包括超滤膜AQU200-H-100K,36支;反渗透系统1套,包括高压泵4台(2用2备),Q=33 m3/h,H=160 m,N=30 kW,反渗透膜BW30-8040,60支(2组并联),膜清洗系统1套。
6 V( |5 J( S$ H( @0 _! h$ @4 P4 @+ K: b
浓水深度处理系统。1#回用浓水水池/13#pH调节池。尺寸8.0 m×7.0 m×5.5 m,其中pH调节池尺寸8.0 m×2.0 m×5.5 m,分4格,总有效容积280 m3,停留时间7.0 h(pH调节时间1.2 h),处理规模40 m3/h。配套设备:曝气搅拌系统5套,差分式pH在线检测仪2台,硫酸加药系统2套。来源:工业水处理  作者:丁聪等
