工艺技术深度：厌氧UASB反应器设计考虑及附属设备

查看全部 · 发表于 2021-5-16 18:12:54

01

设计考虑

1、配水管道设计

对重力布水方式，污水通过三角堰进入反应器时可能吸入空气，会引起对甲烷菌的抑制；进入大量气体与产生的沼气会形成有爆炸可能的混合气体；同时，气泡太多可能还会影响沉淀功能。因为，大于2.0mm直径的气泡在水中以大约0.2～0.3m/s速度上升，采用较大的管径使液体在管道的垂直部分的流速低于这一数值，可适当地避免超过2mm直径的空气泡进入反应器，同时还可避免气阻。在反应器底部用较小直径，形成高的流速产生较强的扰动，使进水与污泥之间混合加强。

污水中存在大的物体可能堵塞进水管，设计良好的进水系统要求可疏通堵塞；对于压力流采用穿孔管布水器(一管多孔或分枝状)，需考虑设液体反冲洗或清堵装置，可采用停水分池分段反冲；采用一管多孔布水管道，布水管道尾端最好兼作放空和排泥管，以利于清除堵塞；采用重力流布水方式(一管一孔)，如果进水水位差仅仅比反应器的水位稍高(水位差小于10cm)，将经常发生堵塞。在水箱中的水位(三角堰的底部)与反应器中的水位差大于30cm很少发生这种堵塞。无论采用那一种布水方式，尽可能少地采用弯头等非直管。

2、出水系统的设计

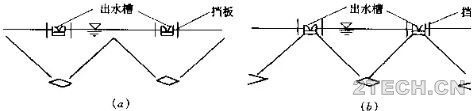

出水系统的设计在UASB反应器设计中也占有重要地位。因为出水是否均匀也将影响沉淀效果和出水水质。为了保持出水均匀、沉淀区的出水系统通常采用出水渠(槽)。一般每个单元三相分离器沉淀区设一条出水渠，而出水渠每隔一定距离设三角出水堰。常用的布置形式有两种，如图8-22所示。出水渠宽度常采用20cm，水深及渠高由计算确定。


图8-22(b)出水渠的特点是出水渠与集气罩成一整体。有助于装配化和整体安装，简化施工过程。一般出水渠前设挡板，可防止漂浮物随出水带走，可提高出水水质。当所处理废水中含悬浮固体较高，设置挡板是很必要的。如果沉淀区水面的漂浮物很少，有时也可不设挡板。

3、排泥系统的设计

由于厌氧消化过程微生物的不断增长，或进水不可降解悬浮固体的积累，必须在污泥床区定期排除剩余污泥，所以UASB反应器的设计应包括剩余污泥的排除设施。一般认为排去剩余污泥的位置是反应器的1/2高度处。但是大部设计者推荐把排泥设备安装在靠近反应器的低部。也有人在三相分离器下0.5m处设排泥管，以排除污泥床上面部分的剩余絮体污泥，而不会把颗粒污泥排走。UASB反应器排污泥系统必须同时考虑上，中，下不同位置设排泥设备，应根据生产运行中的具体情况考虑实际排泥的要求，而确定在什么位置排泥。

设置在污泥床区池底的排泥设备，由于污泥的流动性差，必须考虑排泥均匀。因为大型UASB反应器一般不设污泥斗，而池底面积较大，所以必须进行均布多点排泥。每个点服务面积多大合适，尚缺乏具体资料，根据我们经验，建议每10m2设一个排泥点。当采用穿孔管配水系统时，如能同时把穿孔管兼作穿孔排泥管是较为理想的。专设排泥管管径不应小于200㎜，以防发生堵塞。为了简化设计，可在反应器1/2高度处和三相分离器下0.5m处在池壁分别各设一个排泥口，口径可取100㎜。

此外，在池壁全高上设置苦干(5—6)个取样管，可以取反应器内的污泥样，以随时掌握污泥在高度方向的浓度分布情况。并可计算反应器的污泥总量．以确定是否需要排泥。

4、浮渣清除方法的考虑

有的废水含有一些化合物会促使沉淀区和集气罩的液面形成一层很厚的浮渣层。厚度太大时会阻碍沼气的顺利释放，或堵塞集气空的排气管，导致部分沼气从沉淀区逸出，严重干扰了沉淀区的固液分离效果。为了清除沉淀区液面和气室液面形成的浮渣层，必须设置专门的清除设备或预防措施。

在沉淀区液面产生的浮渣层，可采用撇渣机或刮渣机清除，其构造与常规的沉淀池和气浮池撇(刮)渣机相同。或采用人工清渣。

在气室形成的浮渣，清除较为困难，可用定期进行循环水或沼气反冲等方法减少或去除浮渣．这时必须设置冲洗管和循环水泵(或气泵)。

5、防腐措施

UASB反应器各部分应采取相应的防腐措施，尤其是当采用钢板制造三相分离器时，必须严加防腐。由于H2S在空气中氧化成H2S04，溶解性C02的腐蚀，所以特别是UASB反应器的上部的混凝土和钢结构必须要采取防腐措施。

02

附属设备

1、剩余沼气燃烧器

一般不允许将剩余沼气向空气中排放，以防污染大气。在确有剩余沼气无法利用时，可安装余气燃烧器将其烧掉。燃烧器应装在安全地区，并应在其前安装阀门和阻火器。剩余气体燃烧器，是—种安全装置，要能自动点火和自动灭火。剩余气体燃烧器和消化池盖、或贮气柜之间的距离，一般至少需要15m，并应设置在容易监视的开阔地。

2、保温加热设备

厌氧消化像其他生物处理工艺一样受温度影响很大，厌氧工艺受温度影响更加显著。中温厌氧消化的最优温度范围从30～35℃，可以计算在20℃和10℃的消化速率大约分别是30℃下最大值的35％和12％。所以，加温和保温的重要性是不言而喻的。如果工厂或附近有可利用的废热或者需要从出水中间收效量，则安装热交换器是必要的。

3、监控设备

为提高厌氧反应器的运行可靠性，必须设置各种类型的计量设备和仪表，如控制进水量、投药量等计量设备和pH计(酸度计)、温度测量等自动化仪表。自动计量设备和仪表是自动控制的基础。对UASB反应器实行监控的目的主要有两个，一个是了解进出水的情况，以便观测进水是否满足工艺设计情况；另外一个目的是为了控制各工艺的运行，判断工艺运行是否正常。由于UASB反应器的特殊性还要增加一些检测项目，如挥发件有机酸(VFA)、碱度和甲烷等。但是，这些设备属于标准设备，一些设备还很难形成在线的测量和控制。
