工艺技术涨知识：生物膜法之塔式生物滤池、生物转盘

查看全部 · 发表于 2021-5-12 16:17:51

01 塔式生物滤池

塔式生物滤池是生物膜法的一种构筑物。池型似塔状，塔内分层布设轻质塑料载体，污水由上往下喷淋，与填料上生物膜和自下向上流动的空气充分接触，使水得到净化。《室外排水设计规范》对于塔式生物滤池有以下几点规定。

1.1：塔式生物滤池直径宜为1~3.5m，直径与高度之比宜为1:6~1:8，填料层厚度宜根据试验资料确定，宜为8~12m。

1.2：塔式生物滤池进水的五日生化需氧量值应控制在500mg/L，否则处理出水应回流。

1.32：塔式生物滤池水力负荷和五日生化需氧量容积负荷应根据实验资料确定。无实验资料时，水力负荷宜为80~200m3/(m2▪d)，五日生化需氧量容积负荷宜为1.0~3.0kgBOD5/(m3▪d)。


进水BOD5与滤料高度的关系

02 生物转盘

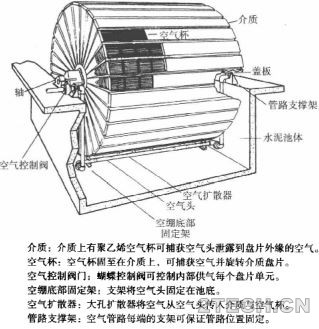

生物转盘是生物膜法的一种构筑物，由水槽和部分浸没在污水中的旋转盘体组成，盘体表面生长的生物膜反复接触污水和空气中的氧，使水得到净化。

生物转盘的分类，按照有氧无氧参与反应可以分为好氧生物转盘和厌氧生物转盘；按照生物转盘的发展分类，可以分为传统生物转盘和新型生物转盘。

按照《室外排水设计规范》第6.9.24条规定，生物转盘处理工艺流程宜为：初次沉淀池+生物转盘+二次沉淀池，并且根据污水水量、水质和处理程度等，生物转盘还可以采用单轴单级式、单轴多级式或多轴多级式布置形式。生物转盘的盘片面积不变，将转盘分为多级串联运行，可以提高出水水质。城市污水多采用四级转盘处理。并且在一定条件下，生物转盘还具有硝化、脱氮和除磷的功能。

关于生物转盘的设计计算原则，有以下4点：

2.1. 水量一般按照平均日污水量计算，季节性水量变化的污水，按污水量最大季节的日平均污水量计算。

2.2.进入转盘的污水的BOD值，按经过调节池沉淀后的平均值考虑。

2.3.以面积负荷或容积负荷进行计算，最后是校核容积面积比。

2.4.如果盘面双面都挂膜的话，要在计算单面后乘以2。

2.5.《室外排水设计规范》6.9.29条规定，生物转盘的设计负荷宜根据实验资料确定，无实验资料时，五日生化需氧量表面有机负荷，以盘片面积计，宜为0.005~0.20kgBOD5/(m2▪d)，首级转盘不宜超过0.030~0.040kgBOD5/(m2▪d)；表面水力负荷以盘片面积计，宜为0.04~0.20kgBOD5/(m2▪d)。

关于生物转盘的特点，有以下8点总结。

2.1.F/M为0.05~0.1，属于典型的内源呼吸期，这是生物转盘高效的原因。

2.2.生物相分级明显，每级转盘上生长着利于本级水质的生物相，对微生物的生长和有机物的降解十分有利。

2.3.污泥龄长，具有硝化反硝化作用，一定运行工况下有除磷功能。

2.4.适应污水范围广，BOD5从10000mg/L以下都可以达到良好的处理效果。

2.5.生物转盘上面微生物的食物链长，产泥量小，一般为活性污泥法的1/2。

2.6.无需曝气，也无需污泥回流，运行费用低。

2.7.从流态上单级为完全混合式，整体是推流式。

2.8.如果盘面积不变，将转盘分为多级串联运行，能够提高处理水质和污水中溶解氧含量，城市污水多采用四级转盘进行处理。

03 总结

3.1.塔式生物滤池进水的五日生化需氧量值应控制在500mg/L，否则处理出水应回流。

3.2.塔式生物滤池水力负荷和五日生化需氧量容积负荷应根据实验资料确定。无实验资料时，水力负荷宜为80~200m3/(m2▪d)，五日生化需氧量容积负荷宜为1.0~3.0kgBOD5/(m3▪d)。

3.3.生物转盘工艺水量一般按照平均日污水量计算，季节性水量变化的污水，按污水量最大季节的日平均污水量计算。

3.4.生物转盘如果盘面双面都挂膜的话，要在计算单面后乘以2。

3.5.《室外排水设计规范》6.9.29条规定，生物转盘的设计负荷宜根据实验资料确定，无实验资料时，五日生化需氧量表面有机负荷，以盘片面积计，宜为0.005~0.20kgBOD5/(m2▪d)，首级转盘不宜超过0.030~0.040kgBOD5/(m2▪d)；表面水力负荷以盘片面积计，宜为0.04~0.20kgBOD5/(m2▪d)。

3.6.生物转盘上面微生物的食物链长，产泥量小，一般为活性污泥法的1/2。
