01
生物膜法概述


生物膜法和活性污泥法一样,同属于好氧生物处理方法。但活性污泥法 是依靠曝气池中悬浮流动着的活性污泥来净化有机物的,而生物膜法是依靠 固着于固体介质表面的微生物来净化有机物的,因而这种方法亦称为生物过 滤法。

生物膜法具有以下几个特点:
固着于固体表面上的微生物对废水水质、水 量的变化有较强的适应性;
和活性污泥法相比,管理较方便;
由于微生物固着 于固体表面,即使增殖速度慢的微生物也能生息,从而构成了稳定的生态系。
高营养级的微生物越多,污泥量自然就越少。
一般认为,生物过滤法比活性污 泥法的剩余污泥量要少。

当然,由于固着于固体表面的微生物量较难控制,因而在运转操作上伸缩 性差;
又由于滤料表面积小,BOD 容积负荷有限,因而空间效果差;
加之采用 自然通风供氧,在生物膜内层往往形成厌氧层,从而缩小了具有净化功能的有 效容积。
然而由于新工艺新滤料的研制成功,生物膜法作为良好的好氧生物 处理技术仍被广泛地应用着。

生物膜法分为以下三类:
(1)润壁型生物膜法废水和空气沿固定的或转动 的接触介质表面的生物膜流过,如生物滤池和生物转盘等;
(2)浸没型生物膜 法接触滤料固定在曝气池内,完全浸没在水中,采用鼓风曝气,如接触氧化法;
(3)流动床型生物膜法使附着有生物膜的活性炭、砂等小粒径接触介质悬浮流 动于曝气池内。

02
生物膜法基本原理


一、生物膜的形成及特点

在净化构筑物中,填充着数量相当多的挂膜介质,当有机废水均匀地淋洒 在介质表层上时,便沿介质表面向下渗流,在充分供氧的条件下,接种的或原 存在于废水中的微生物就在介质表面增殖。这些微生物吸附废水中的有机 物,迅速进行降解有机物的生命活动,逐渐在介质表面形成粘液状的生长有极 多微生物的膜,即称之为生物膜。

随着微生物的不断繁殖增长,以及废水中悬浮物和微生物的不断沉积,使 生物膜的厚度不断增加,其结果是使生物膜的结构发生变化。
膜的表层和废 水接触,由于吸取营养和溶解氧比较容易,微生物生长繁殖迅速,形成了由好 氧微生物和兼性微生物组成的好氧层(1-2mm)。
在其内部和介质接触的部 分,由于营养料和溶解氧的供应条件差,微生物生长繁殖受到限制,好氧微生 物难以生活,兼性微生物转为厌氧代谢方式,某些厌氧微生物恢复了活性,从 而形成了由厌氧微生物和兼性微生物组成的厌氧层。厌氧层是在生物膜达到一定厚度时才出现的,随着生物膜的增厚和外伸,厌氧层也随着变厚。 在负荷低的净化构筑物内,由于有机物氧化分解比较完全,生物膜的增长速度较慢,好氧层和厌氧层的界限并不明显。
但在高负荷的净化构筑物内,生 物膜增长迅速,好氧层和厌氧层的分界比较明显。

在处理过程中,生物瞠总是在不断地增长,更新,脱落的。
造成生物膜不 断脱落的原因有:水力冲刷,由于膜增厚造成重量的增大、原生动物的松动,厌 氧层和介质的粘结力较弱等。其中以水力冲刷最为重要。
从处理要求看,生 物膜的更新脱落是完全必要的。
生物膜是由细菌、真菌、藻类,原生动物、后生动物以及一些肉眼可见的蠕 虫、昆虫的幼虫组成。生物膜是生物处理的基础,必须保持足够的数量。
一般 认为,生物膜厚度介于 2-3mm 时较为理想。生物膜太厚,会影响通风,甚至 造成堵塞。厌氧层一旦产生,会使处理水质下降,而且厌氧代谢产物会恶化环 境卫生。

二、生物膜中的物质迁移

从下图 可以看出,由于生物膜的吸附作用,在其表面有一层很薄的水 层,称之为附着水层。附着水层内的有机物大多已被氧化,其浓度比滤池进水 的有机物浓度低得多。因此,进入池内的废水沿膜面流动时,由于浓度差的作 用,有机物会从废水中转移到附着水层中去,进而被生物膜所吸附。同时,空 气中的氧在溶入废水后,继而进入生物膜。在此条件下,微生物对有机物进行 氧化分解和同化合成,产生的二氧化碳和其它代谢产物一部分溶入附着水层, 一部分析出到空气中去,如此循环往复,使废水中的有机物不断减少,从而得 到净化。


在向生物膜细菌供氧的过程中,由于存在着气液膜阻抗,因而速度甚慢。 所以随着生物膜厚度的增大,废水中的氧将迅速地被表层的生物膜所耗尽,致 使其深层因氧不足而发生厌氧分解,积蓄了 H2S、NH3 、有机酸等代谢产物。但 当供氧充足时,厌氧层的厚度是有限度的,此时产生的有机酸类能被异养菌及时地氧化成 CO2 和 H2O,而 NH3 和 H2S 被自养菌氧化成 NO2-、NO3-   和 SO4-等,仍然维持着生物膜的活性。若供氧不足,从总体上讲,厌氧菌将起主导作 用,不仅丧失好氧生物分解的功能,而且将使生物膜发生非正常的脱落。

三、生物膜净化废水的原理

生物膜呈蓬松的絮状结构,微孔多表面积大,具有很强的吸附能力。生物 膜微生物以吸附和沉积于膜上的有机物为营养料。增殖的生物膜脱落后进入 废水,在二次沉淀池中被截留下来,成为污泥。如果有机物负荷比较高,生物 膜对吸附的有机物来不及氧化分解时,能形成不稳定的污泥,这类污泥需要进行再处理,其处理水的 BOD5可在 2mg/L 左右,BOD5去除率为60-90%。若负荷低,废水经过处理后,BOD* 可以降到25mg/L 以下,硝酸盐(NO3-)含 量在10mg/L以上。

03
生物滤池


一、构        造

生物滤池主要由滤料,池壁、池底、布水设备和排水系统组成(如下图 )。

(一)滤料

滤料是挂膜介质,对生物滤池的工作效能影响极大。
对滤料的基本要求是:(1)单位体积滤料的表面积要大;(2)孔隙率要高;(3)材质轻而强度高;(4) 物理化学性质稳定,对微生物的增殖无危害作用;(5)价廉,取材方便。


滤料按形状可分为块状、板状和纤维状。碎石、矿渣、碎砖、焦炭等属于天 然块状滤料,陶瓷环属于人工块状滤料。木板、纸板和塑料板属于板状滤料。 软性塑料填料属于纤维状。

滤料粒径越小,表面积就越大,所能挂的生物膜也就越多,但是会因污泥 的沉积而造成堵塞,影响通风。因此,恰当地选择粒径的大小是完全必要的。 通常采用的滤料粒径如下:普通生物滤池为 25-50mm;高负荷生物滤池为50-60mm。此外,在滤池底部集水孔板以上设垫料层高 20-30cm,粒径为100-150mm。无论何种滤料,都应进行筛分,不合格的不应超过 5%,滤料表面应粗 糙,以便于挂膜。
塑料球滤料几乎能满足滤料的全部要求,表面积可达100-200m2/m3,孔隙率高达80-95%,空气流通好,所以在布水均匀时可承受高负荷。 塑料板和纸板是新型高效能滤料,形状有波纹状、蜂窝状、管状等数种。

其断面形状如下图。

(a)波纹状(;b)管状(;c)蜂窝状

(二)池壁

池壁起围挡滤料保护布水的作用。通常用砖、毛石、混凝土或预制砌块等筑成。塔式滤池多采用钢架与塑料面板的池壁。池壁应高出滤料层表面0.5-0.9m,以防风力干扰,保证布水均匀。

(长度单位:mm)

池底包括支承渗水结构、底部空间、排水系统,排水口和通风口等。 支承渗水结构起支承滤料和渗水的作用。常用的支承渗水结构是架在混凝土梁或砖垫上的穿孔混凝土板(见上图 ),特点是加工方便、安装容易、堆 放滤料时不易错位。支承渗水结构除应坚固耐用外,还必须有足够的渗水和

通风面积。一般认为,这个面积应等于滤池横截面积的 15-20%,负荷高的滤 池,开孔面积应适当大些。
底部空间的作用是通气和布气。对于面积较大的滤池,底部空间应适当 地加高一些,以增大通风量,并使气流均匀地进入滤料层。

(四)布水设备

布水设备的作用是在规定的表面负荷下,将废水均匀分配到整个滤池表面上。只有布水均匀,才能充分发挥全部滤料的净化作用。

布水设备有固定式和可动式两种。固定式布水装置间断布永,所以布水不均匀,配水的水头要高,配水池也较高(配水面高0.9-2.2m),故目前应用 较少。

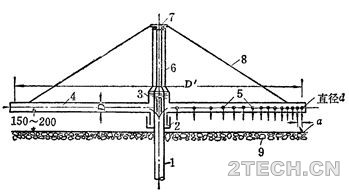

旋转布水器
1—进水竖管,2—水封,3—配水短管,4—布水横管,5—布水小孔,
6—旋转竖管理,7—上部轴承,8—钢丝拉绳,9—滤料

常用的可动式布水装置是旋转布水器(上图),它由进水竖管和可旋转 的布水横管组成。竖管是固定不动的,它通过轴承和外部配水短管相连。横 管上开有布水小孔,可用电力驱动和水力驱动而旋转。目前应用最多的是水 力驱动,它是在布水横管的一侧水平开设布水小孔,当废水以一定的速度从小 孔喷出时,在未开孔的管壁上产生反向水压力,迫使布水横管绕中心竖管反向 转动。

横管数目常取2-4根,多者可达8 根。当池子很大时,为了满足布水 的最大需要,也可在横管上再设分叉支管。布水小孔的直径约10-15mm。由 于喷洒面积随着与水池中心距离的增大而增大,因而孔间距应随着与池中心 距离的增大而减小,以满足布水量的要求。为了布水均匀,相邻两根横管上的 小孔位置在水平方向上应错开。布水横管距滤料表面的高度为0.15-0.25m,喷水旋转所需的水头为 2.5-10kPa。

旋转布水器的优点是布水比较均匀,淋水周期短,水力冲刷作用强;缺点是喷水孔易堵,低温时要采用防冻措施,仅适用于圆形池。

(五)排水系统

排水系统包括池子底面及开设于其上的沟渠。池子底面应有一定的坡度(0.01-0.03),使渗下的水汇集于排水支沟;排水支沟的坡度可采用0.005-0.02。最后,废水经排水总渠而流走,其坡度可采用 0.03-0.05。设计排水 渠道时,最重要的是要保证不淤流速(通常采用 0.6m/s)。

排水渠穿过池壁的地方,应设排水和通风孔洞,通风面积应不小于过水断 面。排水口可设于池壁的一侧或数侧,但通风口必须均匀分布于池壁的两对 边或四周。

二、负荷

无论对生物滤池的设计还是运行管理,恰当的确定负荷条件是十分必要 的。生物滤池的负荷有水力负荷和 BOD 负荷两种。此外,在处理工业废水 时,还应考虑毒物负荷。

(1)水力负荷

水力负荷即单位面积的滤池或者单位体积的滤料每天处 理的废水量。前者叫水力表面负荷,以 qF   表示,单位是 m3(废水)/ m3(滤池)·d;后者叫水力体积负荷,以 qV    表示,单位是 m3(废水)/ m3(滤料)·d。水力表面负荷又称平均滤率(m/d)。

显然,表面负荷与体积负荷之比值为滤料层的高度 H( m),即 qF:qV=H。 一般而言,水力负荷是根据洒水强度和 BOD 负荷确定的。

为了使滤池能有效地处理废水,希望布在滤池上的水将滤料包起来流下, 为此,q不能太小;此外,q太小了,不能保证生物膜的冲刷作用。如果 q 太 大,则流量大,停留时间短,净化效果差。

(2)BOD 负荷

BOD 负荷即单位时间供给单位体积滤料的 BOD 量,以 N表示,单位kgBOD5/m3滤料·d。为了达到处理的目的,BOD 负荷不能超过生物膜的分解能力。

据日本城市污水试验结果,BOD 负荷的极限值大体是 1.2kgBOD5/m3滤料·d。

(3)毒物负荷        毒物负荷即单位滤料每天承受的毒物量,以Ni表示,单位为kg毒物/m3滤料·d。

生物滤池的净化效率与负荷的关系甚为密切。净化效率 E  用下式表示:


E=(S0-Se)/S0 * 100%
式中        S0———原废水的 BOD5浓度;
Se ———二次沉淀池出水的 BOD5浓度。

水力负荷、BOD负荷和净化效率是全面衡量生物滤池工作性能的三个重 要指标。它们之间的关系是:

N = Q/V * So = qV * Se/(1-E) = qF/H * Se/(1-E)
式中 E以分数表示,由此式可得以下结论:
(1)当进水浓度S0和净化效率E一定时,Se也一定,则 水力体积负荷(qV)与 BOD负荷(N)成正比。 BOD负荷由滤料造成的表面积、孔隙率、通风 能力以及温度等一系列因素所决定。滤料允许承受的 BOD 负荷愈大,单位体 积滤料所能处理的废水量也愈多。
(2)当出水浓度 Se和体积负荷 qV一定时,净化效率E与 BOD负荷 N 有 关。由此可知,BOD负荷是生物滤池中起决定性的工作指标。滤料允许承受 的 BOD 负荷高时,既能增大处理水量,又能提高净化效率。
