作为污水厂的运行管理的提升，现阶段有各种方式进行现场管理的改进，比如现阶段比较常见的标准化体系，5S管理，6S管理，甚至7S管理等等。这些管理中对污水厂现场的标识都进行要求和规定，这些管理中引入的目视化管理也强调了污水厂内的各种标识的建设工作。由此可见污水厂的标识对后期的管理提升具有基础性工作的意义。我国现阶段的污水厂的管理提升是一个长期而细致的工作，大部分污水厂还不具备全面提升管理的条件，但是污水厂的标识的建立健全应该是很容易进行的管理工作，基本的投入也不是很大，因此在渴望提升管理水平的污水厂中，管理者可以先从污水厂的标识建设逐步入手进行。


污水厂的标识的作用是为了更清晰的标注出污水处理的各种管线流向，设备设施情况，安全警示等等，方便工作人员与外来人员第一时间通过视觉了解现场的具体情况，并采取相应的措施。但是这些标识的制作和管理，在一些污水厂随意性很强，没有进行统一的规划和管理，造成污水厂的标识看起来有，但是又有不同的缺失，甚至错误，造成标识管理的不足。那么污水厂的标识究竟怎么制作才更加合理呢？今天的公众号就和大家来聊聊污水厂的管线标识的管理。


运行管理人员都知道污水厂最复杂的就是管线系统，有污水管线，污泥管线，空气管线，加药管线等等，每一种管线又根据功能和作用细分为各种类别。能够准确地区分这些管线，往往成为运行人员的第一堂课，但是很多管线随着运行时间的久远，也没有进行管线的颜色区分，就会导致这些管线无法准确的辨识。因此污水厂的管线是必须要进行颜色和标识区分的，便于今后的管理。但是污水厂的管线颜色，很多污水厂都根据自己的喜好进行颜色标识，造成颜色的使用上混乱，其实国家对污水厂的管线颜色标识是有标准，这就是CJ/T158-2002《城市污水处理厂管道和设备色标》这是我国建设部于2002年发布的关于污水厂管道和设备的色标的部颁推广标准，这个标准中详细规定了各类型管道的颜色，以及污水厂设备的各类型颜色，包括识别色以及保护色等。

污水厂根据标准中的色标号，可以从漆膜的标准色卡上分别查到各类管道的识别色或者保护色，进行相应管道的配色和上漆，通过国家标准的颜色规定，可以对污水厂的各种管线进行颜色标识的区分和辨识。管线的颜色识别方式有全管道识别，色环标识，长方形标牌标识，带箭头的长方形标牌标识等等。这些标识方法和标准在CJ/T158-2002的标准中都有明确规定，大家可以查阅资料进行选择设置。

要注意的是对于标准中的没有进行规定的管线，比如加药管线等，可以参考《工业管道的基本识别色、识别符号和安全标识》（GB 7231－2003）的具体要求，对这些化学物质名称，分子式，管线的流向等进行全部的标识，方便运行管理人员辨识各类管道内的药品情况。由于污水厂现阶段的运行中，药品投加种类和投加量都比较大，需要对这些加药管道进行详细的标注，为了避免在标注过程中出现混乱的标注情况，应该严格按照国标的方法进行标注，不仅便于统一，也便于今后更新更换时无法调阅原有资料，查阅相关的标准就可以了。


特别要注意的是一些有危险性的化学品，需要进行危险标识，比如次氯酸钠，聚合氯化铁等带腐蚀性药品，要在管线上进行危险化学品的标识，可以根据规范中要求的国标GB13690《化学品分类和危险性的公示通则》内危险品分类方法进行危险品的辨识，进行危险化学品的标识。

由于污水厂内的管道众多，除去各类管道的颜色不同之外，管道上的标识也成为区分同类型管道的重要信息，管道上的标识文字也要符合相应的规定，进行标准化的设置，对于各种不同的管径的管线，选择不同尺寸大小的字体来进行标识，这样标识后的管线就明确了管线内介质的品种和流向等内容，更便于现场的管理。


对于一些特殊的管线要严格按照国家规定要求进行设置，消防管道应作为GB13845的规定，通风管道（塑料管道除外）一律涂灰色，对于保温涂沥青防腐管道，均不涂色。

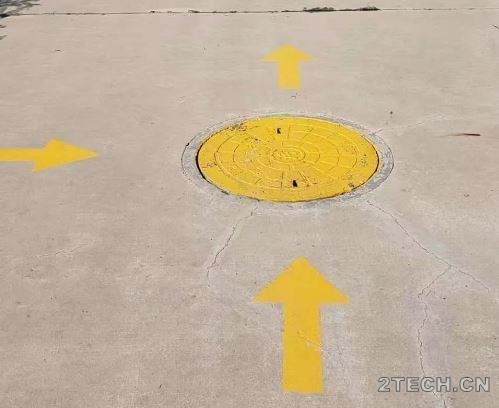

在污水厂内还有大量的阀门井，检查井等，这些井加盖井盖以后，常常无法准确辨识这些井的作用，为了便于管理，同时也为了检查这些污水井的流向，应该在这些污水井上进行箭头及颜色的标识，使运行人员了解各类检查井的作用。
