丹麦位于欧洲北部，经济发达，人均国民生产总值居于世界前列。同时，丹麦政府对环保建设非常重视，尤其是城市污水处理问题。在欧盟委员会关于91/271/EEC法案（城市污水处理法案）执行情况的第三次和第四次总结报告中[1,2]，丹麦与德国、奥地利等国共同被归属于欧盟城市污水处理较好的国家之列。
8 C* y1 x4 d; @6 A$ o
1 u2 i' [3 J) F- i+ G
9 b3 d* W3 }4 | z自执行欧盟91/271/EEC法案后，丹麦城市污水处理厂和工业废水处理厂出水质量均得到明显改善。自1989年到2004年，丹麦城市污水处理的发展可分为两个阶段，分别是1989～1996年的快速成效阶段和1996～2004年的平稳下降阶段。例如：在1989年，丹麦城市污水处理厂出水中BOD5总量为35000吨，到1996年，这一数据快速下降到5000吨，而到2004年，则平稳下降到2500吨。
& R" V( e2 X' w; x$ k
/ k+ r6 p! ~& f, g丹麦政府规定，当人口当量大于30PE1时需建设相应的污水处理设备。根据2004年统计结果[3]，丹麦全国共有1193个城市污水厂，其中237个为私营污水厂。自1993年到2004年的12年间，丹麦城市污水处理厂的类型发生了巨大的变化。具有脱氮功能的生物污水处理厂的比例从1993年的54%提高到2004年90.4%。与此变化相符合的是城市污水厂出水氮磷含量明显降低。2004年，城市污水处理厂TN平均去除率为80%，TP平均去除率高达96%。6 G! E7 E4 ?# Q D: x! R
0 I- E$ d" @2 v; w7 H( y
在丹麦，尽管城市污水处理厂的数量较多，但规模普遍较小。在1193个城市污水处理厂中，处理规模小于1000m3/天的污水厂占到了77.5%，但却只处理全国6%的城市污水。绝大多数的城市污水是由大规模集中式城市污水处理厂处理的。如：处理规模大于10000m3/天的污水厂只有62个，但却处理了全丹麦70%的城市污水。) {6 q$ \* ~( x' c7 f$ G3 h* a( m6 R$ R
( B' W3 C; x* B/ j9 z
丹麦城市污水处理厂出水标准遵照欧盟91/271/EEC法案以及丹麦环保部门和地方行政区所制定的出水标准来执行。具体出水标准见表1。1 X) y! [+ \) Y' w3 I
- y7 Q# m1 W8 o1 ?& c5 v
" d! S6 }2 G" U2 D# g# R$ W v: y
5 l9 S) ]5 _% S& N: _* Y
! H3 x; h1 A6 Y& e# D丹麦大型城市污水处理厂（人口当量大于100000PE，即进水量大于20000吨/天的城市污水厂）所具有的共同特点之一就是污水和污泥处理的工艺非常接近。就下文重点讨论的Lynetten、Damhus?en、Lundtofte和Aved?re污水厂来说，其污水处理的核心技术均采用基于氧化沟工艺的Biodenitro或Biodenipho技术。而对于污泥处理，一般都需要经过厌氧硝化、离心脱水和焚烧处理后，外排到垃圾填埋场。
* i2 K8 f5 Y: `$ Z# ^9 @ q3 L- x
4 V6 D& g/ T! _6 U7 o另外一个共同的特点就是污水厂的管理方式非常类似。一般来说，丹麦大型城市污水处理厂有两个具有不同功能的管理机构，分别称为董事会和市政业务委员会。董事会成员由污水厂管辖范围内的几个行政区的工作人员组成。董事会成员代表其所在行政区，主要工作是协调行政区与污水厂之间的关系以及监督污水厂的日常运行情况。) X3 o) g+ G" |- J. Q% p
2 k" X: k9 \; O同时，还需对该行政区污水处理进行详细的规划和总结。而市政业务委员会则主要负责污水厂的日常运行维护和管理工作。同时，在市政业务委员会中也会有各个行政区的负责人员，其主要负责与董事会成员进行对接，确保行政区与污水处理厂之间关系的通畅。以Aved?re污水厂机构为例，该污水厂的污水来源于10个行政区。该污水厂管理结构见图1。. r# n+ N6 F* P8 x
. U6 \0 Z. G5 T+ i* l( w
0 X. q5 G9 p* B0 i9 J9 {% V# n. M- V$ W1 `" b: l
( Q+ r) j. T+ V- V& y

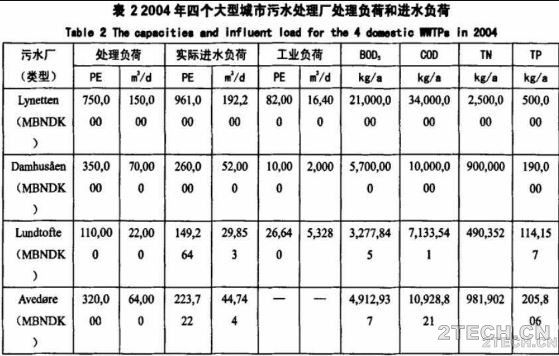

Lynetten、Damhus?en、Lundtofte和Aved?re污水厂均位于丹麦西兰岛上，负责周边行政区的城市污水和工业废水处理[4,5]。2004年，污水厂处理负荷和进水负荷情况见表2。
4 ~! r- O2 w5 r# x- J/ C0 s5 P# ~- {( z% \( q3 `+ m0 j1 z
2 U m! D1 s B6 l; M2 h
8 W6 y9 p( V$ w+ C7 @5 ^
1 z# L- {+ e6 D3 I8 S! k3 @
Lynetten是丹麦最大的城市污水处理厂，设计处理能力为15万吨/天，2004年实际进水负荷近20万吨/天。Damhus?en为丹麦第三大城市污水处理厂，设计处理能力为7万吨/天。Damhus?en与Lynetten共属Lynettenf?llesskabet公司（Lynetten联合公司）经营管理。Aved?re为丹麦第五大污水处理厂，设计处理能力6.4万吨/天，归属丹麦SpildevandscenterAved?re（Aved?re污水中心）经营管理。Lundtofte相对较小，设计处理量为2.2万吨/天。
W+ V5 q- Y1 d5 v0 D) B7 f
- r* c0 @# v8 a1 a. Y3 Z上述四个污水厂进水水质特性和出水情况见表3和表4。
1 v U+ b6 J8 v3 p4 e2 l4 n0 o& J
' ^1 I! v! b9 y9 n( y c- U% x4 t
! {' b0 z8 _, r6 v
* w9 B; P/ z4 s8 Z) X2 H8 R4 n
9 r+ q; k. l* k m3 P& ]3 A- M
/ {2 c, ?1 P2 F- q- X. q
?/ t* c4 }; i8 j) E6 r; k对进水水质分析后发现：4个污水厂进水水质的COD/BOD5值属文献中[6]的中低值域范围，这可能与工业废水汇入有关。经过总结后发现：丹麦城市污水的COD/TN和COD/TP均处于文献中[6]规定的中高值域范围内。# X& C- I( ?5 n8 z
% H. b0 A& c' b% y3 l: s
从中发现，四个城市污水厂的重点污染物出水指标均低于欧盟91/271/EEC法案以及丹麦环保部门的相关要求。
1 ?5 `/ ?, w2 W! m0 e' \& |) P8 W
( o7 q I5 \4 @6 x工艺流程
/ y* i9 X9 D/ R2 e- j8 K0 ]) ?

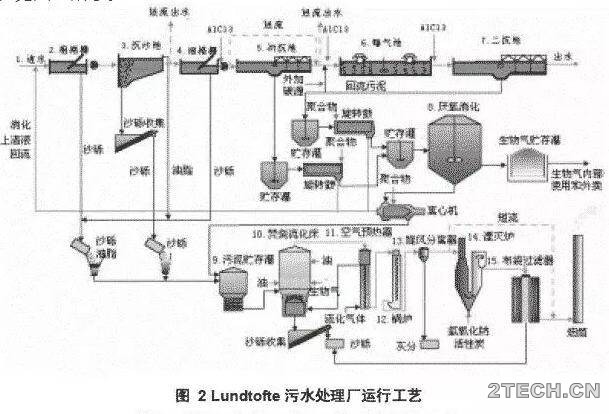

, }$ D2 {: U! o% L/ u丹麦城市污水处理厂工艺一般可分为三部分：污水处理单元、污泥和废物处理单元以及废气处理单元。Lundtofte污水厂是丹麦非常典型的城市污水厂，下面基于Lundtofte污水厂的工艺流程对各部分进行讨论。Lundtofte污水处理厂的具体工艺流程见图2所示。
& o6 M- G4 b" _7 ]9 K: R) o+ p" ~. L9 T$ B) Q
2 ]+ d# K# m6 Y, W1 _: n
+ B2 H! }" R% c+ x! t, |( R9 X8 n( J6 x) H
污水处理单元; W: P: M+ y2 O, K6 V j
! {* I) w# Y3 o7 o+ f3 v, [9 |' s
1机械处理; A# G2 a/ E1 x$ F o, @! f
# |2 O5 i) m& z. N6 K/ e; ?对于城市污水厂来说，污水机械处理通常包括粗格栅、曝气沉砂池、细格栅、初沉池以及二沉池等工序。由于各种机械处理工艺的设计已经非常成熟，因此无需再进行详细讨论。但是，针对机械处理过程所产生的废物和废气处理问题是值得学习和借鉴的。
3 S" [7 z4 i. q/ Y9 B6 o8 x9 F2 L. e# d6 A3 n6 g# ?" ~& m
在进入曝气池前，一系列的机械处理过程会产生大量的废物。丹麦大型城市污水厂的做法是：固体废弃物并没有与剩余污泥混合进入厌氧消化池，而是经过脱水后直接进入污泥焚烧炉进行焚烧处理。这是因为此类固体中无机物含量相对较高，直接进入消化池会影响厌氧消化效果。另外，这类废物也没有应用于建筑方面的回用，主要原因是此类沙子中含有重金属以及持久性有机物，对人体健康具有潜在危害。/ o i$ ?: B7 d3 p; J( f
5 }* U. B0 E. t
丹麦大型城市污水处理厂十分重视机械处理过程中由于曝气或搅动所产生废气的收集和处理问题。一般来说，曝气沉砂池全部采用铝质材料封顶。部分污水厂的初沉池上面也会封顶。处理过程中所产生的气体，如H2S也会随特定的气体管路进入焚烧炉处理。
8 X! g: S. u ~- q9 F9 D" t7 F" h% K1 g- \. ]" j4 }6 M* I8 W4 h
2生物处理
) A- \( j5 ` H6 Y( e" J: R1 o" L% k' c8 ]6 \7 f
如前所述，丹麦大型城市污水厂污水生物处理工艺非常接近。上述四个污水厂均采用Biodenitro或是Biodenipho工艺。下面针对这两种工艺进行简单介绍。
* Y& b% |9 `$ u5 [3 [0 b; H$ i0 Q' s! P+ o4 W; j
2.1工艺简介
' [# k8 h* q% G' y8 U6 s6 T
" k0 q+ v: x1 Q! |5 n5 ^+ ~! }Biodenitro和Biodenipho工艺为丹麦Krüger公司的专利技术。该种技术的特点是自动化控制程度高、占地面积小、有机物和氮磷的去除效果良好。与Biodenitro工艺不同的是，Biodenipho在前面添加了一个厌氧池（Bio-Ptank），因此具有生物除磷功能。而Biodenitro无法进行生物除磷，只能借助于化学除磷。
4 m) L" d+ h" A3 L2 T# `) L
; s0 F. \5 D* g6 I0 W# F下面以Biodenitro工艺为例，重点介绍该工艺的运行和控制。
/ u; A5 R, Z/ @5 t9 N$ i7 Q& r% } c- F" [8 s% B$ k% ~

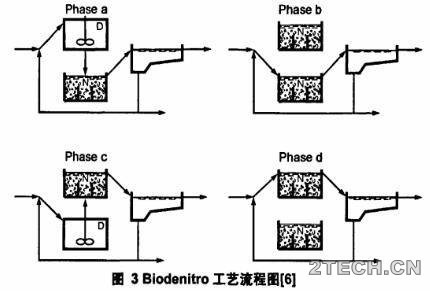

Biodenitro工艺的运行是基于氧化沟技术（丹麦城市污水厂多采用基于表曝的氧化沟技术）。通常是将两个氧化沟划分为一组，采用交替曝气的方式运行以达到硝化反硝化的目的。Biodenitro工艺分为四个阶段，见图3所示。其中，值得注意的是设置b阶段和d阶段的主要目的有两个：一是去除第一阶段在缺氧池中残留的氨氮；二是由于硝化耗时相对较长，为了能够达到更好的出水标准。( E* |/ s7 ^3 R4 X S
. [8 {/ J t* g1 o0 T
3 u/ s$ k+ }3 E* ]/ P: J6 ?$ L6 N' {3 `6 B" ^& q8 N- U- A
2 t) Y7 I2 M$ Y0 ?# L. \
一般来说，尽管Biodenipho工艺具有较强的生物除磷功能，但污水厂依然会辅助使用化学除磷的方法已达到更佳的出水TP浓度。而采用Biodenitro工艺的污水厂更是如此。投放的物质一般为FeCl3或AlCl3，投放地点设置在曝气池前。在曝气池后安装了磷在线监控装置，当发现TP浓度超标时会自动投加除磷。& Y9 i2 ?$ x5 j( ~) Z
7 U- V# Y$ [/ ~5 R- }$ h( W2.2控制系统
/ F; U7 r9 X" x; i" ] I! f, P7 Y" m0 k$ e
上述4个大型城市污水处理厂均采用SCADA和STAR系统来控制污水厂的正常运行。SCADA技术建立在3C+S(Computer、Communication、Control、Sensor)基础上。该系统主要用于控制泵站、流量以及污泥脱水工艺等等。而STAR系统（Krüger公司的专利技术）是建立在SCADA系统之上，是一种用于控制曝气池运行的应用软件系统。
: z& U0 L* G' D2 M' e4 i0 u& T, l: k4 d; {. p/ ?: S
在氧化沟中会安装在线检测仪器，从而将主要的污染物参数，如：氨氮、硝酸盐氮、总磷以及溶解氧浓度的信息发送到中心PLC上。由微机程序控制曝气池各阶段的运行时间和曝气模式。因此，图3中所示的4个阶段的具体运行时间是由STAR系统通过曝气池中具体污染物浓度的数据来控制的，但是会有一个最长运行时间。Lundtofte污水厂各阶段的最长运行时间为90min。% t2 B/ X: Y8 f$ K
2 g0 f! @! S3 @0 f& d7 |. c
另外，如果设备一旦发生问题，程序会自动向技术人员的手机发送短信息以告知其出现技术故障的具体位置。同时，微机程序还会自动向技术人员发送电子邮件告知其具体问题，技术人员可以据此判断是否应该立即处理该故障问题。
4 B* i1 n! Y- S5 p6 Z5 b# A) Z
' I% y. A; k* Q% X8 h2 w污泥处理单元
6 U6 k7 l q* e, _ f
: ^' q2 L; [0 h. F) B# {) I3 ~; F1丹麦污泥处理情况简介
5 X+ s. \- D4 j) t ?1 y) s, ~" E2 b
欧盟及丹麦政府非常重视城市污水处理厂所产生的污泥及其处理和排放的问题，并制定了相关的法案，如86/278/EEC法案、91/271/EEC法案等。对城市污水厂排放污泥中的重金属以及持久性有性有机物的含量做出了相关的规定。
: @. p$ G4 B# ~+ O$ |* ]$ E. C' E( ?. m1 a: r. G$ {! k: P

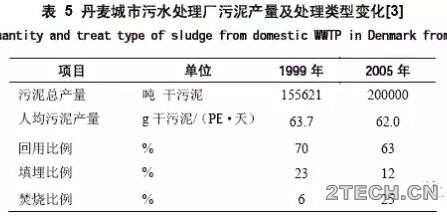

经过统计后发现，1999—2005年，丹麦城市污水厂污泥处理和排放都产生了一定的变化，见表5所示。可以看出，变化最为明显的是污泥焚烧比例大幅提高和填埋比例明显下降。其中，污泥焚烧比例从1999年的6%提高到2005年的25%。上述的四个丹麦大型城市污水厂的污泥都经过焚烧处理。另外，尽管污泥总产量有所提高，但人均污泥产量基本保持不变。
5 L C! G. p4 \7 Z1 `( E# I( N, ~$ j( M3 i$ W6 p
% ?5 P1 [- e$ Z! q5 |( g6 v3 O* z; X$ Z
5 f6 ~3 z% ^, w3 P" K y v4 T% R! u2污泥处理
& k% w c1 | Q, c" o$ R3 l+ h+ Q1 r2 r: U, `
初沉池和二沉池排出的剩余污泥首先进行脱水、絮凝，之后进行厌氧消化。丹麦城市污水厂多采用中温厌氧消化工艺，温度控制在32～37℃，SRT控制在25～30天。一般来说，经过厌氧消化后，污泥的固含率约为1.55～3%。
5 \6 w/ B( ^+ p1 v! X, D- ?' W ^ x1 ~$ H6 G/ k: r
污泥经过厌氧消化后，进入离心机脱水，污泥固含率提高到20%～32%。经过离心脱水后的剩余污泥将会和沉砂池内的污泥混合，并进入焚烧炉。经过焚烧处理后的污泥收集后运送到垃圾填埋场。
1 a, w& U: X" a& I# o9 b- o* t; a9 s4 O
3生物气0 }4 A4 r( E! O- v I
; v4 Z- i( _; T/ F+ \; O; B一般来说，丹麦城市污水厂厌氧消化池产生的生物气中甲烷含量在65%左右，而每产生1m3生物气会削减1.15kg干污泥。生物气能够得到有效的收集并回用。回用主要的方式有两种：一是产热、产电，供本厂内部使用；另一部分则出售给附近的工厂或天然气公司等。
; u: o5 h& A7 W, f0 [1 V5 N; b9 r+ D% @+ }+ \' H1 d5 Y9 R
废气处理单元
7 s" x. E5 ~7 E/ m% |
& {: R7 G3 r, h& e2 x# x丹麦城市污水厂在污泥焚烧处理过程中，十分重视潜在的大气污染问题。自焚烧炉产生的废气都要经过深度处理后才能排放到大气中。下面以Lundtofe污水厂为例，简单介绍污泥焚烧后气体深度处理设备和装置。
& U) ]2 H1 k3 L! B4 v. U% C/ c: q, @
从焚烧炉中排出的废气首先经过降温后进入旋风分离器，在这一过程中有85%～90%的灰分会从气体中分离出来。随后，气体进入湮灭炉中进行深度处理。在湮灭炉中，首先用水喷浇，使气体进一步降温。在水体内有溶解的NaHCO3和少量的活性炭。主要目的是使用NaHCO3吸附SO2、HCl和HF气体，并转化为Na2SO4、NaCl以及NaF。活性炭则用来吸附汞等重金属。最后，经过处理后的气体进入布袋分离器进行固气分离，所有固体连同污泥被运送到垃圾填埋厂，而经过处理后的气体则通过烟筒排放到大气中。( ?" L- w0 u! P
" P) P+ T6 v9 _6 ^9 p" L5 v& W
能耗、化学品消耗及污水厂运行费用& @3 z- P9 ?# d
- A9 \* y* S- R$ i5 B& n由于丹麦大型城市污水厂采用的工艺、运行方式以及管理结构大同小异，因此污水厂能耗、运行费用等统计数据也存在一定的一致性。对这些数据进行统计核算对于今后我国拟采用或已经采用类似工艺的城市污水厂的设计、运行、管理和评估工作具有一定的价值和意义。3 ^7 x. V4 l/ _+ h* J! s& c
# o9 W* r4 b% _1 i
但是，鉴于国情不同，环境和污水管理方式也有所差异，因此，利用单一货币形式（如欧元）来描述污水处理厂的运行费用是不合理的。因此，在运行费用的具体核算上，分以下几方面进行讨论。化学药品以药品使用量作为衡量标准；能量采用kWh作为衡量标准。, [$ o0 C1 c# D& @! B" r7 X
- \( w1 `+ J7 R3 k3.1污水处理厂能耗
; w6 ]- H8 O! W' x- D: {4 f
# y9 s/ c8 [4 U+ `+ j( N! y6 V2 n丹麦大型城市污水厂电耗在35～45kWh/（PE˙年），和0.5～0.6kWh/m3污水。而生物污水处理电耗约为0.20～0.25kWh/m3污水，占总电耗的30%～50%；污泥处理电耗约占总电耗的30%～40%；而污水提升、机械处理和管理电耗约占总电耗的15%～35%。对于污泥处理来说，处理1kg干污泥需耗能0.02～0.06kWh。
3 J4 X8 p! P" B! I5 w+ s* D2 k2 c% |. M5 [
3.2化学药品使用量
2 t6 L- O/ C( M+ ]" ?+ W+ `. O3 r6 V) r7 `" `

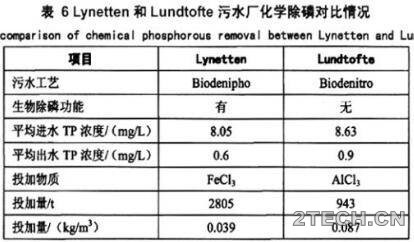

污水厂化学物质主要用于化学除磷和污泥脱水等。针对化学除磷，不同污水厂采用的物质不同。例如：Lynetten污水厂采用FeCl3；而Lundtofte污水厂采用AlCl3。化学物质投加量与污水水质、工艺以及出水指标有直接关系。Lynetten和Lundtofte污水处理厂化学除磷的情况见表6。! I* |! f& e1 _3 v1 k& s
w! _9 e) E1 c0 j4 k
; j# M+ [- F% D S9 h5 d2 d8 A: S) q0 ?9 r7 ~5 }# r
/ u* d g1 E5 ]3 a
从表6的数据可以看出，在进水TP浓度基本相当的情况下，采用具有生物除磷功能的Biodenipho工艺更加节省化学除磷物质量，而且可以获得更好的出水TP效果。
6 W2 K' P. @: w; T7 }: k- v8 }5 H8 r: Z
3.3污水处理厂运行费用
- n: S# {6 v+ z5 |/ @( y7 p7 b! p6 F) [

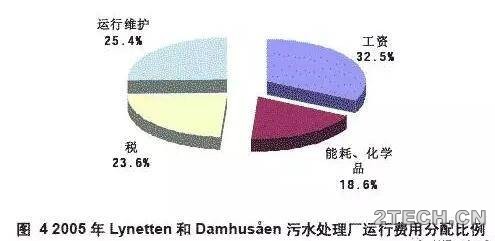

丹麦城市污水厂运行费用主要费为四部分：员工工资、税费、能耗和化学药品费以及运行维护费用。以Lynetten和Damhus?en为例，2005年两个污水厂运行费用为1.86亿DKK，具体比例分配见图4。$ c+ H! Q9 q0 [
; J7 m2 z+ K0 h# J: I# x0 w G
5 b8 b6 p2 e8 i
3 b- b2 t: x0 U5 K! K6 x' |5 @7 F: u3 c$ _, n
一般情况下，丹麦污水处理厂最大的费用支出为员工工资。同时，在运行维护中还有相当部分是用于场地租用等。另外，丹麦污水处理厂需向政府缴纳污水和污泥处理税费。污泥焚烧以及外运到垃圾填埋场也都需要缴税。在丹麦，只有污泥回用时不用向政府交税。一般来说，丹麦城市污水处理厂污泥处理费用占总运行费用（不含人工费用和税费）的40%～50%。
! ^1 L" x/ E5 J) @1 I7 E) v9 k

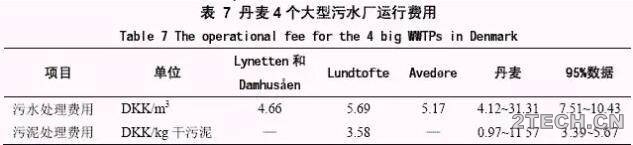

4 I9 S+ `$ X. v/ B: @上述四个污水厂运行费用统计见下表7。
- v. l1 d/ J$ r1 a! x4 n3 k3 [# D7 w! w# X7 E8 F, [
; X5 \7 { D$ y6 U+ g/ G
: V2 n/ A' l! r+ u6 |+ I$ t; _8 a# d% f9 Z. I. V
值得一提的是，丹麦平均污水处理费用为15DKK/m3，这与核算后的城市污水处理厂污水处理费存在较大差异。主要原因是丹麦总污水处理费用不但包括污水处理厂的运行费用，还需计算污水管道的建设和维护费用。而市政污水管道的维护和管理归各行政区。% h, m! H. |+ ?$ K* U
8 H- H' A4 B9 \
丹麦自20世纪90年代至今，城市污水处理发生了巨大的变化。这一变化得益于丹麦政府积极执行欧盟91/271/EEC法案及制定更为严格的相关出水标准。丹麦大型城市污水厂无论是运行工艺还是管理方式比较相似。总结其发展经验和管理体制，对有效数据进行统计并吸收消化对处于发展中的中国城市污水处理是十分有益的。来源：污水处理厂运行与管理技术研讨会,2007，崔成武
