引起消化池失稳的主要原因有4个:水力负荷过高,有机负荷过寓,温度应力和有毒物质超负荷。
5 L* O, \" m7 d& f
) V4 M( b7 m; N7 ~" f' B4 j' |2 O水力或有机负荷率每天超出设计值10%以上,即发生水力负荷和有机超负荷。控制负荷过高的方法有:管制消化池进料和保证消化池容积不因砂石积累或搅拌不良而减少。控制消化池进料应注意进料前的前处理、沉淀和被缩,以确保进料污泥浓度在合适范围内。
' G: E( W8 g" u7 f9 Z6 t* y2 a; l7 Q8 n7 x
* e4 g- t5 T8 R0 O4 A% f
如果发生消化池失稳,可通过下列方法进行有效控制:
; L( E4 p) |  m* w, z$ b" M! O9 V( W+ V6 V( Z6 S
(1)停止或减少进料;
% u, U7 s1 c1 e; ?' y5 v* e  `# F" ](2)查找失稳原因;& |* Q, ]$ W4 I% e1 h9 m! j" k
(3)消除失稳因素;6 v% n, n3 y6 N1 q5 ^- G" Y* t/ n1 t/ u( u
(4)控制pH直到消化池恢复正常。

, i9 j8 F9 j+ W: y如果只有一个消化池失稳,可适度增加其余消化池的负荷,使失稳消化池恢复正常。如果几个消化池同时超负荷,要求有其他方法来处理这些过剩污泥。可以考虑将这部分过剩污泥转移到其他设施临时贮存,或经化学稳定处理后再进行处置。# S) }3 U. L0 N- f: i1 @5 t/ P0 Z
" H/ J3 p. p4 B4 z' y! ]/ y
01
温度
& _& ^3 T5 p! ~$ ?  o
! O2 X0 b- ^; H* A2 T7 p' M
消化池温度在lOd内变化超过l-2℃会引发温度问题,抑制微生物,降低产甲烧菌的生物活性。如果产甲烧菌活性不能尽快恢复,而不受温度变化影响的产酸菌又继续产生挥发酸,最终会消耗大量可用的碱度,导致系统pH下降。
+ j0 s! ^; c( E! B( ~5 F
3 p- P9 U$ [& X" h5 X0 \+ y温度问题最常见的起因是消化池负荷过高,超过了加热系统的瞬时功率。大部分加热系统最终可以加热消化池物料到运行温度,但经受不起温度变动。# X! i& o" L, j( R7 q& k

7 }3 m+ q: E$ g; e- L2 z另一个起因是消化池在最适温度范围外运行。例如,中温消化的最适温度范围为32-38℃,温度低于32℃生物过程进行缓慢,温度高于38"C消化效率得不到提高且造成系统能源液费。
5 p, u) B7 M; h# W9 O' A6 p: z$ e7 W. {
02
毒性控制
) t6 y) |3 C' U! Q
2 \# `; s8 c5 ], d8 n
厌氧过程对某些化合物很敏感,如硫化物、挥发酸、重金属、钙、销、拥、溶解氧、氨和有机氯化合物。一种物质的抑制浓度取决于许多参数,包括pH值、有机负荷、温度、水力负荷、其他物质的存在,以及有毒物质浓度与生物质浓度的比值。( w  v; K  u0 @& z1 R

" {& H# h) p, M' D2 ?" Z: x+ {几种化合物的抑制水平见下表。* a$ I; h1 q/ K8 E/ P
' C( H% l5 N# d# [; G
环保之家0.JPG ! M, f5 P) T+ g! s

2 ?1 Q3 f/ V# t6 P0 m  T, c, ~. R3 ^0 O  C/ y/ N( I
环保之家1.JPG 7 ^! R  R1 H4 ?9 L7 G  K

  L% x9 r$ }/ Z. N# a  F% j( B2 d* `) v7 C# n/ a' Y! x
环保之家2.JPG & D! u7 T% D3 T  {
9 t( |7 q: _4 d+ }; ?2 f0 `7 w

' d% W* f8 u! o/ {' b( i3 Y5 I可以通过添加硫化钠、硫酸铁或硫酸亚铁缓解重金属的毒性。由于有毒重金属硫化物溶解度比硫化铁低,有毒重金属会形成硫化物沉淀析出。可用氯化铁形成硫化铁沉淀来控制硫化物的浓度。这些化学物质的过度使用可能会导致pH降低。9 E1 I8 A7 b5 z9 n3 X. K! f& ^: s, i
3 P  ?6 }! L# S5 p( q$ {* h. f
03
pH控制

4 x6 h5 ~6 C$ [. ~* ~) P
5 S( J1 @) K$ Q0 f6 M5 Q控制消化池pH的关键在于,投加碳酸氢盐碱度与酸反应,缓冲系统pH至7.0左右。直接或间接投加的碳酸氢盐可与熔解的二氧化碳反应生成碳酸氢盐。用于调节pH的化学药品包括石灰,碳酸氢铀,碳酸俐,氢氧化俐,氨水和气态氮。投加石灰使卫生条件变差,且会生成碳酸钙。虽然氨化合物也可用于调节pH.        但可能造成微生物氨中毒并增加回流处理工艺的氨负荷,因此,不推荐使用氨化合物调节pH。
% m. b2 v( R: @0 G; P3 _5 l0 j( u- c# s' |. T9 x3 z

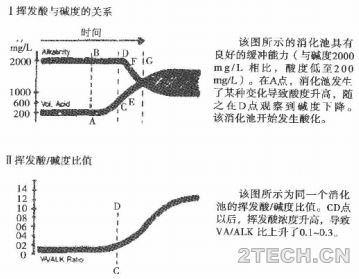

消化池运行不正常时,挥发酸浓度在碳酸氢盐碱度消辑之前开始升高。由于碱度耗尽之前pH不会降低,所以只能是消化池已经失稳后才能观察到pH降低。消化池运行不正常时碱度、挥发酸、甲烧产量、二氧化碳产量和pH之间的关系如图。- t; [* c9 K3 l5 R# t& c# Y* Y
  D  E+ ^3 t1 c: N; R
环保之家4.JPG . e0 x# Z; d0 @

& [3 X+ }& d# R  O6 g3 [# w" N 环保之家5.JPG
9 j0 b% p0 t$ b% t. |, k6 j
8 w1 S* M, j( n1 p& z$ a* V4 h! `) |, d+ z! F! P- f% T2 J
控制pH的合适化学剂量可以通过测得的挥发酸和碱度浓度计算。VA/ALK应大约为0.1-0.2。当VA/ALK大于0.3-0.4,应采取措施使挥发性固体负荷率由1.6kg/(m3·d)降到1.2kg/(m3·d),从而可使进料速率和排料速率降低约25%,同时维持消化池内部污泥温度在35土l℃。
0 E% l6 e: {& V; v+ Q# y$ S& I4 ]$ I0 d" ^
VA/ALK增加到0.5或以上,表明消化过程不稳定,需要增加碱度。通常利用挥发酸浓度可以计算得到适当的碱度剂量。挥发性团体负荷率应从l.6kg/(m3·d)降至0.8kg/(m3·d),从而可使进料速率和排料速率降低约50%。6 ^: ]) ^3 l  H4 Z5 r+ s4 R4 }

. X% @$ c! ]1 ^: ~8 _+ y9 t2 G( f% mVA/ALK增加到0.8或以上,表明消化过程已不正常,此时pH下降,产甲烧菌受抑制。需要增加碱度并使挥发性固体负荷率降低至0.16kg/(m3·d),直至UVA/ALK比降低至0.5或以下。
5 _( V- t8 b" h  @8 W+ S! T! B
碱度投加盘可通过下列步骤计算:
+ Z- p" K9 t+ F$ d  ~
9 d( `5 v* b" {(1)测定挥发酸浓度和碱度(以CaO3计)。- C, |/ y. U. r) h* ~" c
( l9 O2 `7 U7 U" X- |
(2)选定VA/ALK为0.1,通常测定的挥发酸浓度按下式计算出所需的总碱度:" Z8 c. W, t1 b( [5 d4 L

1 {0 c; @" o9 N7 o; ~碱度(mg/L) = 挥发酸(mg/L)/0.1
% h# h: p4 Q' G+ _
5 p- k7 n- Y9 F9 j; s6 ?(3)第2步计算出的总碱度值减去测定的碱度值得到所需碱度投加量。
# a2 E9 ?0 ?8 K! N  o. p' y

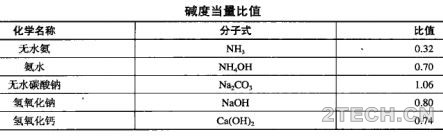

' |, {+ T4 [. X(4)通过下表列出碱度当量比值与第3步计算出的碱度投加量计算相应的药品投加量。
4 c0 H6 y/ M  ]: m; _
! q1 I: Z  {8 g: w/ j1 o3 I0 b 环保之家6.JPG
) b9 d# ^: F8 g' D2 g- @
- n& M: y3 T  |8 |. Q9 c4 H! O$ F3 v6 m5 `- d. i7 h
(5)根据药品纯度校准药品投加量。
( O2 |1 G2 ~4 ]* m" E  g. M! F4 U4 x' M
(6)根据消化池容积计算总药品投加量,药品剂量计算公式如下式所示:+ ^8 ?  a: ]" F+ K# o
) ?/ |2 R  L/ s  I( m" K. u
药品投加量(kg) =        碱度投加量(mg/L)        x消化池容积        / 10^6
7 d8 G3 V1 c7 R8 ~* d, b  C6 q$ N
4 a/ g1 T  |3 n$ Q" N* E: ^药品投加量(lb) = 碱度投加量(mg/L)×消化池容积(gal)×8.34  (lb/gal) / 10^6
) _1 q. ?% n* D, \2 p3 E/ Y6 @: F
4 D! e/ B+ j! w5 T- w为避免换热器和管道结垢,可以适当延长投加药品的时间。通常情况下,碱度每3-4d增加一次,搅拌均勾并经常监测挥发酸、pH和碱度。避免阳离子和碱金属形成毒性物质,并确保真空减压装置可正常操作。, Y2 H: o$ [, {$ X$ W! M* T9 v

  c( q+ }& @8 v* c4 o: M
04
消化池泡沫
, ?  _  D' F% k- s" u: r

/ d% [$ n0 K& t0 B7 ]5 K% p消化池泡沫由半液体基质中的小气泡组成,相对密度为0.7-0.95.气泡在污泥层下形成,一旦形成即被截留。
4 Q5 s% J2 I. Q& E. s9 U3 x1 _. c6 z* ]5 j6 B) l6 X! k  B5 {. {- C9 U5 k8 W
尽管发泡现象很常见,但如果气泡堵塞管道或溢出消化池即可认为泡沫过量。过量的泡沫会导致消化池有效容积减少,结构受损,溢出,破坏气体处理系统,以及产生恶臭并有碍观瞻.引起消化池发泡最常见的原因是有机负荷过寓,导致VFAs产量过高,不能完全转化为甲烧。产酸菌(可释放二氧化碳)工作效率比产甲烷菌高,通常二氧化碳量的增加会引发泡沫形成。引起有机负荷过高的因素包括:" g* {4 P0 W' |9 ?/ y/ l9 i

( z- x5 W% |) D" k(1)消化池间歇进料;
7 h) l( [3 e; f' s* Z. `) U' j6 q( k0 \8 E" m. r1 @
(2)分开进料或初级污泥和剩余活性污泥混合不充分;
9 E# V3 u! n( G5 y: y; B9 f4 c( c+ m2 S
(3)搅拌不均匀或采用间歇搅拌;) m/ u+ M; B( r

) g8 E' V6 v8 I; V7 R9 b& j  A(4)消化池进料中油脂或浮渣含量过高(当采用批式进料方式时尤其易出问题)。降低有机负荷的方法有:连续进料(或尽可能经常地连续进料)、进料前不同污泥混/ v# t+ q# G: O! h7 D* T

. e5 S6 m: {# {合充分、确保搅拌系统正常工作、限制消化池进料中油脂和浮渣含量。间歇进料或搅拌不均匀不仅导致有机负荷过高,还会在液面上形成浮渣层。进料浓度高于设汁值还会给搅拌系统带来不良影响。
2 s8 Y- ^1 _( C7 O5 X) `3 ?6 E4 Y& R& M. A
气体管道堵塞也可能导致发泡。如果水在气体管道中积累,会导致管道阻塞,这将增加消化池顶部压力。当阻塞清通后,压力骤降,从而引起消化池物料发泡。经常从气体管道中排水可有效防止这种情况发生。
& v' T2 v. A! j* r8 u
5 j- |/ Z/ r: `6 w/ C0 g丝状菌,如诺卡氏菌,其结构能储存气体并释放出表面活性物质,富集在起泡沫表面引起发泡。通常可以通过控制液流和消化处理过程控制丝状菌。- `: [: x8 r& |: M0 ]$ P8 ^
$ d" u4 s) F- e% [2 o
进人消化池的污泥类型也可能引起发泡。通常情况下,进料含有100%剩余活性污泥或剩余活性污泥与初沉污泥比例过高容易导致发泡。
, v- m7 {7 S5 Q* _% ^/ M0 S$ G& B: K
