固体废弃物“加入分解炉后,较大重量的废弃物因烟气托不住而掉到烟室”,那么废弃物直接掉到烟室有什么危害呢?总得来看,废弃物落入烟室有诸多危害,首当其冲的就是引起硫循环和富集加剧!在此,首先对窑系统内硫的循环和富集进行介绍。
4 d/ Y$ z1 M* R6 K- V
& d0 A4 _0 @9 _& ~% G0 r! ^
* k, |0 | b7 I) [9 u(1)窑系统内硫的循环和富集/ Z4 g0 h5 |1 `& f. M
! U; B s. ]1 I r4 A原料中以有机硫、硫化物形式存在的硫将会在450-600℃开始氧化为SO2;以亚硫酸盐、硫酸盐形式存在的硫则基本都能进入到分解炉内。分解炉内含有K2O、Na2O和CaO,SO2将会优先于K2O、Na2O结合,剩余的将会和CaO结合。形成的硫酸盐随热生料进入回转窑内,部分随熟料带走,部分在窑内发生挥发、分解,并随热烟气和飞沙带入分解炉,进而形成了再回转窑-分解炉之间的循环。: \+ P. ?' e, A+ [5 m* i! N2 t
4 i, Z) T. V$ z0 {: `: q# n
4 U8 a! O; j: \4 a* Q9 S
$ C8 r8 r3 y: E& t$ S& h+ Y9 R0 l
6 l" N8 c4 I# n/ l# q+ P' F& o具体由多少硫会被熟料带出回转窑取决于一个参数,称为硫的挥发率。硫的挥发率主要取决于三个因素,硫碱比、窑内气氛和窑内煅烧温度。在此重点讲下窑内气氛的影响。气氛主要影响的是硫酸钙的分解。- J: E h3 U5 N
. h$ O" n0 d; K7 e' [5 v( y/ f% fCaSO4(s)↔CaO(s)+SO2(s)+0.5O2(g) (1)$ d/ b( z; B6 |7 {1 C$ }" O8 P
" M. ^/ O% _3 B: M
上面的化学反应式属于可逆反应,当O2浓度增大时,反应更容易向左进行,硫酸钙不易分解;当O2浓度降低时,反应更容易向右进行,硫酸钙容易分解。当氧气浓度极低时,不仅产生大量SO2,还会产生H2S(硫化氢)、COS(硫化碳)、SOCl2(硫化亚砜,有毒)。在硫碱比合适,窑内煅烧温度稳定的情况下,气氛可以使硫的挥发率在0.35-0.6之间变化,从而显著影响出窑熟料硫含量、系统结皮堵塞等。固体废弃物落入烟室主要影响的就是烟室局部的氧气浓度。7 w$ N+ ~: G' G5 K
. I9 r& o- l2 ]# h) @6 q- q(2)固体废弃物落入烟室引起硫循环富集加剧% O( ~1 }( X5 J0 l
7 F, H; _- m7 Y0 }3 b
之所以固体废弃物需要特别注意落入烟室的危害而煤粉不需要注意,是因为固体废弃物的尺寸、水分含量、喂入位置等。经过磨细后的煤粉通过燃烧器燃烧,一般不容易落入熟料床层中,但是当燃烧器出现故障时,煤粉也可能调入熟料床层,进而引起系列危害。7 E6 Q7 [4 r1 F" u/ l
2 R4 D0 G# g% U' O! q
控制窑内氧化气氛主要是基于熟料煅烧质量、煤粉燃尽率和生产稳定性的考虑。固体废弃物落入烟室后,消耗局部氧气,引起局部的还原气氛。从而对熟料质量和生产稳定性产生危害。需要注意的是,废弃物掉入烟室后不一定能够从气体成分上检测出还原气氛(如CO),而只是在料床上发生,但这同样具有较大的危害。
0 d7 J; r8 N3 X; ?* T5 I ?# `0 y$ [5 B8 A) }$ B2 d+ A$ w; N- |& s- ^
化学反应式(1)只是氧气浓度对硫酸钙分解的表述之一。当废弃物落入烟室后,废弃物中含有的碳或者部分碳,及其燃烧产生的CO同样会与硫酸钙发生反应,促进其分解,如式(2)和式(3)所示。) _5 b9 @, c- @0 L
+ [! w& [& J( V- \/ ] jCaSO4(s) + C(s) → CaO(s) + SO2(g) +CO(g) (2)
8 b3 I! ? r7 {) T& E
8 I3 G |6 }; t9 lCaSO4(s) + CO(g) → CaO(s) + SO2(g) +CO2(g) (3)
5 b+ \! _6 Q+ R2 l
# d0 f2 L5 _% g除了硫酸钙之外,硫酸钾、硫酸钠也会可能在还原气氛下分解,但是与CaSO4相比,它们更加稳定。) ~% i, i! @* Z, m
! U1 [) `; d, G7 Q l* l
(3)国外的实验研究
- ], X2 G2 h8 |' F
5 L- J3 M1 }7 g6 y丹麦科技大学数位博士对替代燃料引起硫释放加剧进行了实验研究。实验设备为一可以选择的筒,通过电加热最高加热到1000℃,通过气体输入可以控制不同气氛。这类似于水泥熟料的烟室。在实验中,加入CaSO4来模拟热生料中的硫酸钙,其它原料为石英砂,实验中加入制备好的替代燃料来模拟替代燃料掉入烟室。替代燃料加入对硫释放的影响如下图所示。
& f3 c& Q4 e+ W9 G6 k0 X. D' C! t. k5 C6 K" F
7 s* k2 m1 R- V4 O, U9 c
* U& F7 Q8 a* Y8 R9 y/ n. `$ Y- D9 t
其研究了温度、替代燃料种类和尺寸、替代燃料量、替代燃料挥发分和水分等因素的影响。现简要介绍如下:
. C b6 z6 U' l& w. b7 n! c3 M+ T
① 温度和替代燃料尺寸的影响, I$ j a3 d5 J0 l1 `$ U
) E2 p# }) Y I/ e' T: \6 B# ?
实验结果如下图,纵坐标为SO2的释放总量,横坐标为温度。可以看出,当温度≥900℃后,SO2释放总量急剧增加;替代燃料尺寸越大(对比tyre particle, wood particle和 tire granulate, saw dust),SO2释放的量越小。同时可以看出,tyre(轮胎)引起的SO2释放量高于wood(木材)。1 J# U, u; k1 W' t- E. V- p
2 B0 n' N" H2 {( w1 k5 b4 V
0 t& R9 {& Y% F- m3 l1 ~
+ A4 P$ W- V/ M* P; N
+ Y# i0 H4 |& [② 替代燃料量的影响+ w2 i" _/ i9 r/ i" T
( u7 Q& E2 u: T+ I实验结果如下图。横坐标表示替代燃料带入的热量,越大表明替代燃料的量越大。可以看出,随着替代燃料量的增加,释放的SO2总量显著增大。
& L0 f* K2 l( \7 d: B3 a% V O- m- Q$ E1 v
' z% i. M( l4 F0 h( c
4 Y2 q9 o* Q8 W
# g. H3 X4 K1 r5 I) |) e7 @& H# o% S③ 氧气浓度的影响
9 E. Q9 Q$ \! k& |3 j& x5 f, C2 Q% f7 Q; k

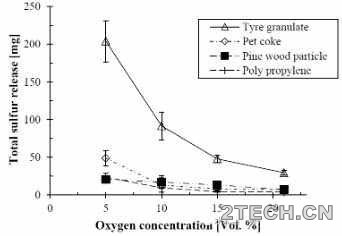

实验结果如下图,横坐标位不同氧气浓度。可以看出,随着氧气浓度的降低,释放的SO2总量显著增大。这和生产中观察到的现象相吻合。
3 `! z8 h3 H/ ~6 [5 ]) T1 j! W5 a
$ P+ u5 z0 Q% b% c# V. k5 ^
0 L w3 `( w8 a$ g I( {' K) \
# L7 q1 L/ p9 D$ @$ c
! K, v7 t/ l) l! S# J/ E; ~④ 热生料中硫含量的影响. S# G3 _$ s- t2 y" V6 O' a& V9 K
% w6 X- \, M" c, M0 M) n
实验改变了加入的CaSO4量以模拟不同热生料硫含量的影响,结果如下图。可以看出,与2%的CaSO4相比,5%的CaSO4能够引起更多的SO2释放。
6 x4 n! b1 `0 n+ A
, R3 y8 f6 P5 [. y) P/ d5 M2 X
+ Q+ Y! H" j" K9 I6 \* b* _% w# R: ]# X/ ~$ h- I
' q5 \, g$ p1 e# b
⑤ 替代燃料挥发分含量和水分含量的影响. j, v$ H$ O2 M. C& w3 Z

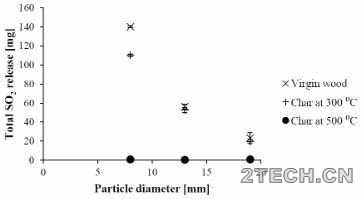

( v7 g$ i7 E/ `' Q通过对替代燃料进行碳化处理来获得不同的挥发分含量,通过浸泡水中获得不同水分含量。挥发分含量对SO2释放总量的影响如下图。其中,virgin wood指的是没有经过碳化处理的木材,挥发分含量最高;char at 300℃指的是在300℃下处理的木材,其挥发分含量较高;char at 500℃指的是在500℃下处理的木材,其挥发分含量较小(几乎没有)。可以看出,挥发分含量越大的,释放的SO2总量越高;挥发分含量几乎没有的,释放的SO2含量非常少。" M4 \1 O7 I. t, B; n& C* u
9 N& M% M' {+ A; M1 e F. T
. h6 F" e: M1 ~3 m" ^' _+ \3 n9 y; x, H, l( K
" y& w2 @/ v2 T+ |7 U/ V. r
下面表格是木材中水分对释放SO2总量的影响。可以看出,水分含量越大的,释放的SO2总量越少。0 n. Y' |& |! {8 Z6 i' f+ ~1 }
* |' [# D' e7 S4 x
# U1 }/ [/ x {! ~: r
- k2 j. p& f1 v+ m
$ V' p$ _$ `) X k! `+ X2 o' y: M! z总结:废弃物由于尺寸大、喂入位置等原因,可能会有部分,甚至大量掉入烟室,掉入烟室的废弃物不仅会影响熟料质量,其引起的局部还原气氛还会导致大量的硫释放,加剧硫的循环和富集现象,影响窑稳定运行,进而影响到窑产量。根据国外的实验,落入烟室的废弃物越小、数量越多、烟室氧气浓度越低、热生料硫含量越高、挥发分含量越大等均会加剧硫的释放。
: e( ]+ _" A2 g$ u# z' r/ O8 f$ ?5 n8 _
|
© 声明:本文仅表作者或发布者个人观点,与环保之家[2TECH.CN]无关。其原创性及陈述文字、内容、数据及图片均未经证实,对本文及其全部或部分内容、图片、文字的真实性、完整性、及时性本站不作任何保证或承诺,仅做参考并自行核实。如有侵权,请联系我们处理,在此深表歉意。
|
