火神山和雷神山医院虽为抗击疫情而赶建的临时医院,但是在废水处理这块一点都不“临时”:全封闭运行,三级液氯消毒后泵送市政管网;整个基地下方按垃圾填埋场标准铺设HDPE防渗膜,犹如穿上“防护衣”,雨水全收集全消毒,不让一滴污水进入地下!0 x! {- S: i% _) S1 ]* V. f

- k+ m9 n1 b! X0 H
# B' L; {1 G4 o' n- {  ~ 环保之家.JPG , ~! }" G: i: Z6 E* n

' |# Q3 c$ ^# a9 T% C) d$ G▲ 图为火神山医院正在铺设土工布和HDPE防渗膜,3万平方米HDPE防渗膜为火神山医院2.5万平方米的地下基础穿上“防护衣”,确保不让一滴污水进入地下。
7 v; @+ Q( f1 A% X+ V3 H3 m! P' a! t# F# o3 U* T  \
医院参照垃圾填埋场标准施工,施工结构为“两布一膜”结构,也就是“两层土工布及一层HDPE防渗膜”。在平整过的地面上,铺设厚度为20公分的砂子,并与管道预埋穿插施工,随后将在上面铺设“两布一膜”——两层土工布及一层HDPE防渗膜,然后再铺设20公分砂子,具有较强的防渗作用。
# P4 s) ?/ }: _# e
9 \( _( `: I- L: H+ j$ I本次医院采用的土工布规格为600g/平方米丙纶长丝土工布,HDPE防渗膜规格为2.0mm双糙面防渗膜。
4 [; P2 r4 {- X  A8 H$ l5 w& s4 f0 y: Q6 B$ {
环保之家0.JPG + m, K$ \0 d" K: \: ?$ C. q! ^6 b

+ ?  f1 B8 ~2 N; m6 L▲土工布
7 j/ d; A  c) g' X+ j0 D1 z" c, r$ ]; [, y' Y8 w
) s* d% @1 y% j; j) o8 l# H0 u  Y% x( @  ?

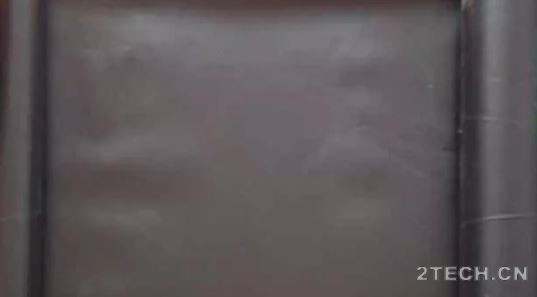

▲HDPE防渗膜0 X* E6 }$ }# M1 [7 E  v3 m

& X: U, y* {0 F- C5 d  [ 环保之家2.JPG # P( d5 d1 _# F# E1 w9 d
▲ “两布一膜”结构施工
% A( d0 l5 }6 B) y, C: k  O! c! S4 S4 H1 D! w# F8 ^! G

/ [- p! y% |% }: t  ^- w  hHDPE防渗膜施工工艺, Y8 O0 ]1 C+ L5 y% M
% t1 e- J& `  M6 y0 {3 C/ v( n
HDPE防渗膜,又称HDPE土工膜,全称高密度聚乙烯土工膜,是采用聚乙烯原生树脂(以高密度聚乙烯为主要成分)加以一定比例的碳黑黑色母料、抗老化剂、抗氧化剂、紫外线吸收剂、稳定剂等,经单层、双层、三层共挤技术吹塑而成,是一种防渗效果好、耐酸碱、耐腐蚀、高抗拉、使用寿命长的防渗材料。适用于工程防渗、污水池防渗、垃圾填埋场防渗、尾矿处理场防渗、固废弃物填埋场防渗等工程。
* m/ ?- B! u' W& @, @  S$ h) r8 j: K
环保之家3.JPG + K- f# e7 `/ y' a7 y0 P9 D: W) q8 J
! }" p8 J0 W% u/ M2 K. Q# j
▲ HDPE防渗膜是一种柔性防水材料,连接采用热熔焊接,焊缝强度高,焊接性能好,具有很高的防渗系数(1×10~17cm/s);具有良好的耐热性和耐寒性,其使用环境温度为高温110℃、低温-70℃;具有很好的化学稳定性能,能耐80余种强酸、碱等化学腐蚀;具有很高的抗张力强度,具有很高的抗拉强度,能满足高标准工程项目需要;具有很强的耐候性,有很强的抗老化性能,能长时间裸露使用而保持原来的性能;整体性能好,具有很强的抗拉强度与断裂伸长率,能够在各种不同的恶劣地质与气候条件下使用,地质不均匀沉降应变力强。; }8 i/ h" K* ~# ~; ^
8 @% \; E* g0 d/ S6 k

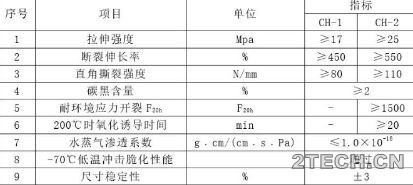

HDPE防渗膜选材、检测及施工主要参照技术标准:《土工合成材料聚乙烯土工膜》、《聚乙烯(PE)土工膜防渗工程技术规范》、《土工合成材料应用技术规范》、《土工合成材料测试规程》、《垃圾填埋场用高密度聚乙烯土工膜》。防渗设计中HDPE防渗膜材料的主要性能应满足下表要求:5 y% @5 n% H: m
" a7 C2 {. m. O+ M  N1 l/ I, r, ]
环保之家4.JPG 1 S3 i" G; ]5 n8 P) ^

8 C" F# J! d7 x- j/ C7 X% N# N6 X+ qCH-1:普通中(高)密度聚乙烯土工膜
/ ~5 o' |% ~$ j/ Z5 ^! {CH-2:环保用高(中)密度聚乙烯土工膜% \& T1 j. C# @; f5 D  S( h
; J8 n# y9 V. n% q% `
HDPE防渗膜连接采用热熔焊接方式,利用自身的连接形成一个完全封闭的整体防渗体,焊缝强度高,焊接性能好。其原理是利用焊机内电烙铁加热土工膜两面,使土工膜表面熔化,上下滚轴相互挤压两层土工膜,使之相互连接在一起。. u/ `' |" e+ e- n8 S% \' n7 t
5 @3 J# z7 @! ]
环保之家5.JPG 9 o4 U# k+ P( l, E9 ?

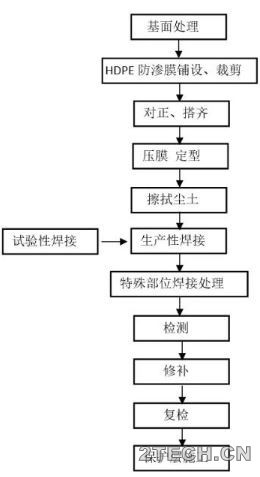

  P1 J7 y4 U% |5 ?- ~8 h# b' IHDPE防渗膜施工工艺流程4 J/ w4 z7 T' N$ o
+ A2 R  M9 ~7 O- ?- I
➤ 基面处理
: h) n6 {- c( z4 v- o
. C) P+ E' B/ C) U1. 平整度:±5cm/m2,基面平整顺直;
$ k3 u  z/ n, B# G* l5 a# U( |7 M% ^9 a- a4 U
2. 压实度:90%以上,经碾压后方可在其上铺设防渗膜;
) e. Y5 E. v5 T; ?
) L1 \" X. g3 ], d- `, ~  ?3. 纵、横坡度:纵横坡度宜在2%以上;2 ]) h' V& Q0 L  E
+ U+ \( Y) B6 \" c3 c) B+ G/ x
4. 基面清理:垂直深度2.5cm内不得有尖棱物体。
# y/ B' o/ Q* R" w+ A( \
; J2 L( N* ^- M' ^& m5 {➤HDPE防渗膜的铺设、裁剪! d! n7 L. P: w- ^, _
6 n; N0 _* @7 u& l9 t
1. HDPE防渗膜在铺设前,先对铺设区域进行检查、丈量,根据丈量的尺寸将仓库内尺寸相匹配的防渗膜运至锚固沟平台,铺设时根据现场实际条件,采取从上往下“推铺”的便利方式;. K9 m; G, z! O) }, t2 r! C

( `# i, ?" c! E- J1 V; R: F& S9 h0 l2. 铺设HDPE防渗膜时应力求焊缝最少,在保证质量的前提下,尽量节约原材料;+ z+ I( T# {0 C+ B. l

2 D/ ?# U& K; R3 ^+ u  G3. 铺设时应从底部向高位延伸,不要拉得太紧,应留有1.50%的余幅,以备局部下沉拉伸;8 ~5 W: X$ j0 g* _
1 I: W# G. {3 q% p6 V# Q8 H( Q
4. 相邻两幅的纵向接头不应在一条水平线上,应相互错开1m以上;9 o/ o2 M6 ]2 a8 L1 b6 h

2 d0 `& t% ^. P# C4 L* u2 h5. 纵向接头应距离坡脚、弯脚处1.50m以上,应设在平面上;) u, X$ _2 v$ a3 l$ P* p( Z$ O
/ Y: ]9 N% ~( G5 a# B' `1 \- Y
6. 先边坡后场底;# W) ^# |0 G5 c# ^) `; R
8 q( M$ v: c9 P. z
7. 边坡铺设时,展膜方向应基本平行于最大坡度线;
% W, p8 |# N" m7 D6 X
% k! g! c$ E2 d) V8 c8. HDPE防渗膜铺设完成后,应尽量减少在膜面上行走、搬动工具等,凡能对HDPE防渗膜造成危害的物件,均不应放在膜上或携带在膜上行走,以免对膜造成意外损伤。
! X1 M) E. q! G$ e' e+ ]9 r' @8 B
5 d3 r2 e2 s  v➤HDPE防渗膜的对正、搭齐
* i, [0 r5 l$ O# P+ ]  \& f4 y1 w$ D
& T1 y* s; T2 t- O8 p) t4 A1. HDPE防渗膜的铺设不论是边坡还是场底,应平整、顺直,避免出现褶皱、波纹,以使两幅防渗膜对正、搭齐;: p# g& [4 T2 S9 @; |
  c. b% R, G  w3 Z
2. 搭接宽度按设计要求,一般为左右10cm。
, t9 M& q2 F  Z' m/ A9 v6 e9 S' K0 D% `
➤压膜定型
! |6 v+ V: ~1 w3 L1 R; D
3 D; l6 N, x# O6 v1. 用砂袋及时将对正、搭齐的HDPE防渗膜压住,以防风吹扯动;
& T( a8 z* X9 B
! S0 d5 d& a5 l2. 防渗膜的锚固的方法分为三种:沟槽锚固、射钉锚固和膨胀螺栓锚固;野外施工通常情况下,采用沟槽锚固。
' h/ l" O: W+ t, p5 t8 G5 Q, `8 ?0 w% q: Q7 f" t  f7 q
1)采用沟槽锚固时,视HDPE防渗膜的使用条件及受力情况,其锚固沟槽宽度一般不小于0.5m-1.0m,其深度不得小于0.5m-1.0m;在锚固沟顶部,应按设计要求预留一定量的防渗膜,以备局部下沉拉伸;- q8 f/ @+ G7 ^- o/ d5 ~3 q

* k( V# y3 b9 L+ @, c- f+ o2)采用射钉锚固时,压条宽度不小于2cm,厚度不得小于2mm,射钉间距不应大于400mm,压条明露处应有防腐措施;( B8 {0 M* Q+ d1 V. C' `
) q3 ~/ ]8 M2 W& ]1 [% O3 l
3)采用膨胀螺栓锚固时,螺栓直径不小于4mm,其间距不大于0.5mm,施工时,先用备好的沙袋将摆好位置的膜临时固定,防止大风将HDPE膜吹动移位,然后再进行膨胀螺栓锚固。
1 `/ K$ E  e5 k4 y. O, W) M) b1 u8 E
➤擦拭尘土
' g3 h6 p) q3 c( ]7 ]6 `: w; h/ f* l6 p+ l/ X; d0 Z+ P
用干净纱布擦拭焊缝搭接处,做到无水、无尘、无垢。
' t! F+ U2 P1 i
: m4 _' V4 |( C9 N  L0 a+ Z➤试验性焊接1 E4 P( n' m0 w3 O6 I

6 ~, @2 W9 d2 _! Z. K1. 试验性焊接在HDPE防渗膜试样上进行,以检验和调节焊接设备;; g2 n) x9 }& s/ s& a: \
. U3 S; M, M4 W* ~
2. 试验性焊接是与生产性焊接相同的表面和环境条件下进行的。
- f6 L! C( I7 v( o# _4 o) v3 y/ m  ~% }
➤生产性焊接# A  e7 Y  B6 j/ J6 l

6 p! ~; g* l' @$ ]1. 只有通过试验性焊接,才能进行生产性焊接;
- ?* C: I! Y/ M
6 j9 V) Q2 x: V- u2. 焊缝处HDPE防渗膜应熔接为一个整体,不得出现虚焊、漏焊或者超焊;
6 ?! M) [' Z* o" q$ v2 @! u! T# C* ^2 d+ J  s4 j9 P
3. 不论生产性焊接还是试验性焊接,必须保持焊接的温度、速度,使焊接达到最佳效果;
6 T1 G9 {0 j1 P1 F; X. w6 \  g0 I% d: ]7 F2 b+ r
4. 只有在修补和双缝焊接机不能操作的地方用焊枪进行修补;
, y9 T& r8 Y$ R5 F( n9 |* J& [
' E7 h$ b/ o1 w- W5. 应对焊接机械定时保养,要经常清理焊机设备中的残留物;
. C6 [9 Y( h9 W3 l. ^- m6 K
/ l3 l3 {: [7 S; {- r6. HDPE防渗膜焊接特殊部位处理。
8 x- U& o' ?' G/ l$ _
6 L' |6 C3 |& P# N* r1 h1)边坡交汇处:铺设和焊接均属特殊情况,要根据实际状况特殊裁剪,方能使防渗膜紧贴坝坡基底,否则,会造成“悬空”或“起鼓”现象;
( p* F3 f- F  f4 S7 T7 n. x" P# Z" c7 X4 P: j! P4 ^
2)库区的边坡与库底的交汇处:先把防渗膜顺着坝面铺设在距盲沟1.5米远以外处,再与库底膜相连;相邻两幅的焊接:先焊接好后,再压往盲沟内。, l, F; f- [! [. U
$ Y; n* r' z" {! @( F$ i
➤检测
3 y# S. X% ^7 T2 U
0 \/ `7 I9 |" f' j4 H$ h3 _  O8 _HDPE防渗膜焊接后,应对下列部位进行检测:全部焊缝、焊缝结点、破损修补部位、漏焊、虚焊的补焊部位、前次检验不合格再次补焊部位。. T# Z$ r2 j. k; f; ^% D  {

) k+ x  A  B) Q1 D# I, i3 S# _3 T➤修补' j5 ]) p+ n4 G9 M$ A5 Y

+ W+ F9 V) ]( ^$ C7 @对检测不合格的地方进行修补时,需用大于损坏部位面积一倍以上的母材进行修补,焊机不能操作的部位才能用焊枪进行修补。
% C, K, N" f; C2 |& J+ n
7 b6 K, \7 ]* B. X➤保护层施工
/ e( f. W9 L( j! [3 F# E
! G' d( m0 J& D- {9 eHDPE防渗膜焊接后,应及时覆盖保护层,避免阳光直射引起材料老化。在坡面坡度较大因失稳而不易铺设覆土或砂石保护层时,可以采用喷射砼保护层的施工方法。喷射砼要按设计要求设置变形缝并及时洒水养生,以免砼层开裂影响保护效果。若采用素土和砂垫层时,应压实或掺其他有固结作用的改良材料使覆盖物板结、稳固避免雨水冲刷而使防渗膜裸露。保护层施工时应满足以下要求:
; w0 X/ n" s# i3 z. J4 d& P; v5 x. Q: E+ q$ e
1. HDPE防渗膜铺设及焊接合格后,应及时填筑保护层,填筑保护层的速度应与铺设HDPE防渗膜的速度相适应;
3 F- n! }# U$ I2 [, K3 [3 y9 D, I: M0 T0 ^& }9 p4 g
2. 保护层的厚度应在10cm以上;+ Z' g: r. f" x5 z# ~

1 b) ^2 Q. @1 r) i3. 保护层的材料应符合设计要求,其中不得含易刺破HDPE防渗膜的尖锐物或杂物。
( B0 h3 Z4 Z3 M2 a1 R- ]( Q$ s4 `) h7 L
