01
泵站除臭特点
) n( v% X. l+ n4 c& [/ B: ?7 T: O' E
, b1 S/ H( k- ^. Y- S8 @( @
一、臭气源分析& s( B& t0 `' b3 s' N
9 G! }  w& M! Y: ]
城市排放的污水在长途输送过程中,当水体输送、水体提升搅动、管配件渗漏等,臭气从污水中释放。
" _' A6 A: ~/ Z

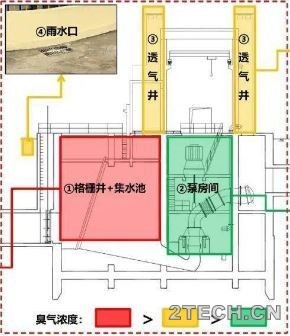

0 I. {8 k2 K; U+ I! R7 H' F# I! i0 A主要产生源为:格栅井、集水池、泵房间、透气井(部分泵站含调蕾池透气井)等,部分雨水口也会有臭气外溢。: z9 }5 l: W$ q. M' D/ y" T" _' E

+ K3 ]" F5 M8 q% X$ @7 P9 q 环保之家.JPG 5 ]. q- }7 q: ?9 X+ K/ M

$ h  k. J2 [  R0 r6 s
/ h( v+ }9 x& |二、除臭共性问题
2 c" u, y& N3 p& z, c- j: a- D) ^5 u. f1 q; M: F7 V
1、周边用地发展! W; O! x* n) }2 a
- [+ \& Y, I8 E" Y  @' ~: w* A
随着经济及用地发展,许多新建居民住完高泵站软近,甚至仅一块之隔,臭气严重影响居民生活。
. Z/ N: K9 W$ q" H  H: B7 q
# g6 z5 C: O( q, g4 b; k2、无现状除臭设施
& h4 ~( T4 I* j  ~
. P+ Y+ M: g8 d% q许多系站建设年代久运,早期周边环境对除奥要求较低,因此,泵站建设期没有设计除臭系统。' m; R1 b) @& |: N

4 Q$ o8 T0 D* g4 x  M: \3、现状除臭设施不达效! X6 D1 d5 D6 P) z- X
. S% w' W+ R" f$ ]
部分系站内部臭气处理设施老化,密闭、收林系统有泄漏,处理设备效果一般,厂区内仍可闻到较重臭气。
. X7 u0 F( ]* m4 p
6 C# e$ L+ @7 V' i* S% ~8 e. l4、现状除臭设施不达标
$ j$ y1 h, N4 R. E  A3 h7 h7 y$ @+ M
现状除臭按《环境空气质量标准》(GB3095-2012)、《恶臭污染物排政标准》(GB14554-93)二级标准执行;2018年7月1日起,本市按照《恶臭(异味)污染物排放标准》(DB31/1025-2016)标准抒行,现状除臭标准不答合。9 m! A1 o% O% s& r2 k% Q. M
8 e' r  ^3 D* d+ u, w3 H
三、除臭特点
& {1 T, I7 Y2 b% ]% H* T/ Q  G8 A+ ~1 ]2 y( a
设计指标:泵站类型不同,设计指标类型不同。8 U9 z- Y5 z: u6 J, ?
( c1 x; W0 i: _* [( I0 i3 B
臭气量变化:泵站进水量不同,使得臭气浓度、臭气量也不同。
, b1 P( ^! O% [8 K- q$ O+ O: j% e# w. n0 q1 _
运行特征:泵站运行非持续性,要求所选择的臭气工艺与之相适应。1 }% K- u2 I9 H, B: |9 Q+ v

. b7 F' ]4 d; R8 c. v# p装置多样性:泵站设备形式不同,密闭加罩的形式更为多样性。7 s; h5 F- \- @1 Q. \+ B$ A
: c; j3 r6 D7 A3 y7 M6 W* s
02
泵站除臭设计指南
2 B; r! w/ r* Y1 ^$ @: g7 `

1 _( X  [2 N( Z4 w1 V. ?一、建设条件
: a4 K. T/ I+ c$ A& Z2 I- W$ {* Y+ g" {" c- C# _$ ^

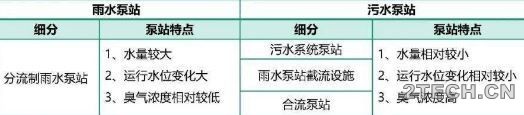

1、根据臭气来源不同,将市政排水泵站臭气处理工程分为:污水类泵站臭气处理工程和雨水泵站臭气处理工程。+ O8 q" h( V: d1 {4 J& p3 ^: z
其中,污水类泵站臭气处理工程包括污水泵站、合流泵站以及雨水泵站截流设施的臭气处理工程。# `# w4 D1 j6 t' A: M' d

4 Z9 j. k! b  l, U, T: o; E; S7 | 环保之家1.JPG
( @4 e7 |+ b3 e7 @
, V1 H5 h0 `5 y& Z
) i: e' p7 }, D, X( {. D: ]' g6 f3 A2、臭气源应根据市政排水砂站各个功能区域分布情况合理确定。+ D, m1 `( O6 H4 N$ T4 N/ p
除臭范围以泵房为主,其中包含进水闸门井、集水井、格栅井、泵房、出水井、透气井、垃圾临时堆放区及室外场地上的部分雨水口等,其他区域如存在臭气也应根据实际情况、达标要求等确定为臭气源。- B4 j- F  ?! d/ ~6 t! k  f9 J$ @
+ ^: O5 e" ~  z, b$ n" b; T
1 W1 Y; e9 A- o; O6 \! ?2 A
二、建设目标及建设原则2 u+ m9 S$ z1 e) S& |
3 E' s! K1 i0 W5 A. W" I3 d9 [- I; [
市政排水泵站臭气处理的建设原则为:" L9 h+ u0 J1 t+ h8 T9 n- u# q
- P) Z# W4 G1 ^+ ^' m& f
1“有效封闭+集中处理“原则:在设计臭气处理系统时,将臭气处理措施与臭气封闭收集措施
, Y* p4 {$ E$ ?3 V8 V1 U: S同时并重考虑,防止恶臭气体外逸。
2 _. X0 b3 {& p! F: z2 u+ |
4 W+ h+ f, k: R) V2 t2“工艺有效+安全高效“原则:确保除臭工艺有效可靠。
% G, S* [- Y1 B$ _1 z! u除臭工艺必须符合市政排水泵站臭气源特定情况,安全可行,运行稳定,管理便捷,不产生二次污染.3 }* P; N2 y, v( C) B+ i$ P2 F+ z) C7 a& b
5 I* D' s! f$ n3 K
3“强化运维+稳定达标“原则:整个除臭系统设计合理。6 t, r, G) o' R- }
臭气处理工程建成后“排气筒监测+周界监控点监测“满足《恶臭(异味)污染物排放标准》DB31/1025-2016的要求。
/ z0 E6 D' H0 r8 C; C- |$ G8 U8 B# k
7 i8 U! L3 N& A; G. P% z7 Q# L+ d; |( s/ G& z- t$ V
三、主要设计参数' `6 S$ }& c0 c  P* I7 p/ q

$ @# u: a2 ?8 R6 f; z市政排水泵站的设计臭气总风量宜根据泵站类别、泵站周边环境、泵站排水特点等因素确定,臭气风量的计算应符合下列规定:; Y* n0 a; L) {

& W( L8 S  X7 h1 O& w; W- b1)污水(合流)泵站设计抽气量' T" F" O% I/ I* E' y8 @
/ A" x: b  c- `
格栅井及集水井、出水压力(或高位)井及透气井:可按单位水面面积臭气风量指标10m3/m2/h计算空间抽气量,幸可增加2~4次/h的抽气次数;
4 X- N' y2 s* b! o  n% b6 h4 x; L  i  k3 l! h/ j2 U, B# H, T" J5 m
2)雨水泵站设计抽气量5 M, K0 n) O! o5 K' S/ H

0 d4 a3 }5 s1 r) K; U# r' x9 y: X& @格栅井及集水井、出水压力(或高位)井及透气井:可按单位水面面积臭气风量指标3~5m3/m2/h计党空间抽气量,幸可增加1~2的抽气次数;3 }1 ~1 L( g% H( x+ _* @7 @/ c
) W# w( v6 c  w: [" i( m6 \0 M/ q
3)整体密闭的大空间/ S: Q/ y" i, b3 o- d' f2 B

* \* i. e8 H$ t# }对于人员经常进入操作的区域(如:格栅间等),可按8-12次/h的换气次数计算空间换气量。
! m4 |' X0 b, D/ k7 ~/ H& K! s; [4 d+ C6 o; v, C0 J) A

+ W7 _. \' S3 |$ J四、系统设计5 j' k. ^4 e" ^$ C  H
5 S* @3 B3 X3 n6 z5 t0 Z
1一般规定
0 S3 H( F% Z& g- `! t) o
0 q+ |+ N: o9 c" \! {1.1 臭气处理工艺宜根据处理要求、场地情况、投资和运行费用等因素确定。周边环境要求高的场合宜采用组合加强处理工艺;& Y; `" k. x" Z

6 J! I! ]) J2 a2 Q, h3 b1.2 臭气处理系统由臭气源封闭、臭气收集、臭气处理装置、送风系统和处理后排放等部分组成;& v/ w& t, P2 m8 d
1 v  K4 I( Q! R& i- B
1.3 臭气处理排气筒应与周边景观相协调,其高度应按环境影响评价的要求执行,并应满足抗震、抗风等结构安全要求;" T' X" M7 s: K& Z
! z$ U: a2 H1 H! w
1.4 臭气处理装置的噪声应符合现行国家标准《工业企业厂界环境噪声排放标准》GB12348的有关规定.
5 A& s8 r6 U) I+ b5 A9 ?
- Q& j' Q' r; h) a1.5 泵站内各类池体上部的设备安装孔、检修口等均应设置密闭盖板。
# ^! M* P# S- K& Q4 Z4 K4 F  O) b! Z0 a( L
2 臭气源封闭收集
/ }& W' o; G; n4 k. g" @8 x: ]6 K  a  j9 d
2.1 在市政排水泵站所有臭气源中,应将格查井及集水井、出水压力(或高位)井及透气井作为臭气处理工程的建设及改造重点,兼顾水泵间和雨水口等的臭气处理。5 r7 n4 Y, Q9 U$ C7 i1 X9 m

4 C7 [! c0 @+ U( i2 ^8 n( \2.2 臭气源封闭方式应符合下列规定:" ?! B, Z# E1 ~" t- C- V1 @

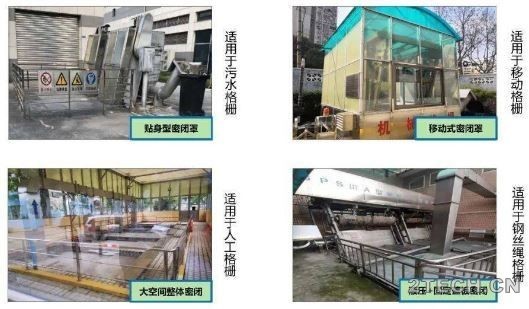

- R+ o* t% @& @9 ]1 R6 y2 h1、臭气源封闭宜优先采用紧贴型密闭罩;
' C+ ^; s2 N; e/ V* I2 N6 \8 q! h) D# `* I! q6 |1 d
2、构筑物封闭形式宜根据臭源构筑物或设备尺寸、运行管理要求确定,对需要人员、设备进出或操作维护较频繁的设备和构筑物宜设可开启式集气罩盖,对活动式设备可设置移动式集气罩盖;) R2 n1 l2 m, E% d. r

- D2 e+ i: L1 J6 d, d" T3、不适合安装局部密闭盖的区域(如:规模较大的移动格栅机集水井区域等),可采用大空间整体密闭盖;/ e, ]$ M; W% t' Z8 M
$ v+ j4 z, n! U' B0 B
3 臭气处理装置
3 l! b0 [! ^- v! ~- C, K- H1 x" r- y- X3 I7 `" x+ [. P
3.1 对宥闭罩内部的臭气收集输送至除臭设备处理达标后方可排放,泵站臭气处理工艺宜根0 u. y4 z) R7 d! Y- D
据处理要求、场地情况、经济性和运行维护等因素综合确定。1 M" i: H" t- n

6 @) }8 J, j/ |3.2 泵站除臭可根据实际需要选用一种或多种组合式除臭工艺、臭气处理工艺选择时应考虑  t4 i  E( `3 V$ p% y* ^5 M
不同工艺之间的衔接性与连续性,避免案衔接性不佳的工艺进行串联.! I' V% [" w$ P- I/ ~  T* C

4 L  _* p' b$ q. ~1 C: t# q3.3 所选用除臭设备的处理效率应满足排放标准要求。除臭设备的其体参数可参考《城镇污
0 D% c/ l, \3 H水处理厂奥气处理技术规程》CJJ/T243的有关规定.0 x# [8 l3 \2 i( \

( k  E# g) }! S6 b* E6 [) Q3 [* f" Y3.4 泵站的占地往往比较小,除臭设备的安装空间很小,应采用节地型除臭设备或技术.
3 I! ?& x0 i; D/ h: m  L/ r+ x
  j  ?3 K& Z0 c3.5 泵站的运行存在不连续的特点,除臭设备应能够满足间歇式运行的要求,应能够较为方
, b& F$ @1 {$ Z9 d& |( U! T便的启动和有效运行.
! I! C; m! N! g$ I0 k7 w) o+ s1 m
3 t, l! f, u; e3 G3 @4 排放和监测0 R0 g- K0 |4 C0 v
9 b  S1 m2 H' C) I4 M/ `
4.1 臭气监测指标宜采用氨、硫化氢、甲硫醇及臭气浓度等,特殊情况可根据污染特征增加
# B  S8 q1 @6 N* A其他臭气监测指标.4 E4 m3 z$ V; J
8 |4 ]6 O; y% X( N- z2 f' ]& F
4.2 站区内臭气污染物集中收集或处理的有组织排放源排放和监测、站界的臭气污染物排放' k5 m8 n  A3 o
和监测,均应符合现行上海市地方标准《恶臭(异味】污染物排放标准》DB31/1025-2016的有
. k5 G6 v% U! X0 [, l关规定,% R) J& ]; e- b/ ]0 ]' U

' ^6 k$ Z* V" M: }# u2 _, A4.3 有操作人员进入的封闭构筑物,应设置硫化氢、甲烷的监测和报警装置。' X" |+ d, c2 `* W3 H: G

1 o' O- f8 I6 }  u2 O1 Q5 施工" M. q0 w  _& U  f
9 A/ m: n, d: F4 l3 {0 U0 ]
5.1构筑物和设备的封闭施工应符合下列规定:" o  O9 O7 h4 d8 q+ D% K3 _, n
4 l! z. S# J( |3 s3 |
1、对构筑物进行密闭封闭时应保证密封性;
4 ^8 P+ h$ ?' e* u3 W' V& A7 ^3 G& ^. x# w: k  m" H
2、设备的密封封闭施工应在设备安装完成后进行;" v3 P  n. ]! v, d$ ]: Q
) O" Q* m* I3 A. D  E* ?3 c0 A5 h( C
3、盖内施工结束前,盖内不应密闭且应保持通风状态;! ?; Z1 [5 Y$ F( X* S6 f
: d8 ~2 W9 u# ?" E
4、应设置可开启式的门、窗或孔,并应预留设备所需的维修空间。
7 z* d0 a9 ]# q5 M: b" v" S3 ^* V/ j$ S
5.2 风管的施工应符合下列规定:1 Q- Z! S; o9 m. V6 A

3 e0 q2 [* ?6 N; K1、施工前应对风管走向、标高和位置进行复核;
& V7 H  L& t" b* A' j6 z4 q- ?% W1 c% d+ S
2、风管安装前应对外观进行质量检查,并应清除施工过程中遗留的管内杂物;
. O! B7 n$ X5 q8 a, e5 U6 d7 A/ D& i# U: c& G
3、风管安装应按设计要求的坡度敷设,/ a/ E. U1 _; f# V+ y: Z, K3 J
" b: H9 R% P/ u* q1 x
6 验收" E( d- R. {; v$ P3 Z

1 u. N! E( ^" s! h6.1 风管应通过工艺性能检测或强度和严室性试验,并应符合设计要求和下列规定:1 S( G+ S* ]! a0 \( f/ C& v! Z
5 M7 ]9 r8 q3 G/ V3 }
1、风管的强度试验宜在漏风量测试合格的基础上,继续升压至设计工作压力的1.5倍,试' i7 B) g* b) G' h
验压力下接缝不应开裂;
5 }4 i3 X" z: |0 e( C5 ^5 j  Y# i: L# P7 k7 F$ K. j! p, @
2、管道漏风量检测和单位面积的允许漏风量应符合现行国家标准《通风与空调工程施工质
. O$ `' e6 \) c# }- B  O量验收规范》GB50243的有关规定。
7 i. ?8 v8 ~) ?, b/ B& ~8 Y
3 r. f! j* I0 h5 r6.2 应检查臭气处理装詹密闭状况和处理设备的压降情况。) P& y7 Z9 I& `8 n" U1 `% [2 e
8 B, u4 _; B, b& [9 d
6.3 风管系统的封闭可采用漏光法检测,漏风部位检查可采用听、摸、观察、使用水和烟气
( H+ R0 n3 P' E( e3 ]/ n, O1 [等检漏搭施,并应做好标记., b. l4 `) S* z

" G/ l. z( g7 [* f( L* V( K2 y6.4 应测定并调节各构筑物吸风口的风量,应对系统的压力损失进行测定.+ J' K$ x9 m" o$ D' Y
+ d2 q" e& D5 K7 M" l# R$ {0 y
7 运行管理( A6 `: Y5 q. {0 O. m+ Y/ W
) Z. T; M5 b/ z! T# Q
7.1操作人员对密闭盖内进行检修维护时,应先进行自然通风或强制通风,测定安全后方可
: h/ e' W' p1 g9 A& |进入。人员进入操作时应符合GBZ/T205的相关要求。
. s8 X. L* I% a& v4 a+ E2 H6 U8 E
% X3 d. f$ ]( Y1 h& ]+ z7.2应对臭气处理系统的臭气流量、臭气浓度和主要臭气物质浓度进行定期监测,监测工作2 U; E3 N  l% U$ N9 v
应在春季进行。: }! T, J+ T  @
2 G% f) G+ E& v6 P
7.3应定期巡视、检查和记录动力设备的运行状况,并应定期对设备进行维护。6 h( H. x% R- r5 n2 m7 c7 z( ]
( e( _; ^* u9 Y9 u+ o1 m! _" R' C
7.4泵站的封闭和臭气收集的运行应符合下列规定:
* P7 I9 m' m% B1 d9 A) F% x2 c: A- o1 F3 t% H% c0 x  ?* N) t
1、封闭部分和风管的密闭状况应按时巡视、检查,雨、雪、大风天气时应加强对风管和封( s1 `# J8 ^& x+ A
闭部分的检查、巡视,并应及时清除盖顶部的积雪;
) `% N  G" m, K; ?# r( H  d1 V
' x* {7 {- B1 ^6 M  |/ b2、风管内的冷凝水应及时排除。: u6 K+ d  F  R! H9 X2 ^
% U4 @9 o' e. ?8 _- s8 \: U; C3 Q
03
臭气设计要点

" ^: t- Q. \4 S. P3 m. q" K( u7 I% q. A+ O  F; S" ^

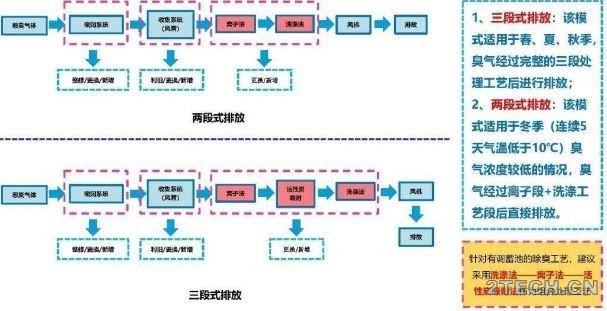

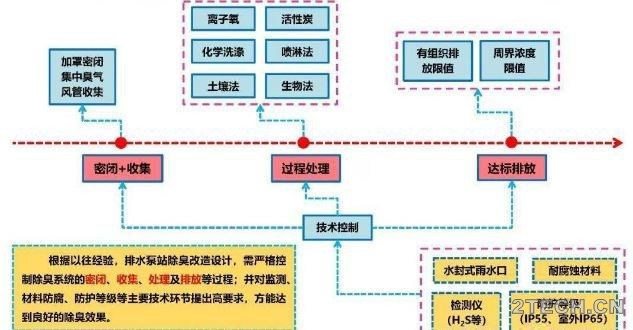

设计思路7 {8 @( F6 A* K7 P+ W

% A; I5 W1 w+ b2 c
! f4 V6 t& m' E& ]' ]1 } 环保之家2.JPG ' I3 m! ?" K) W( D! a% {
! ]4 N7 w+ A* Q0 c5 n" Y

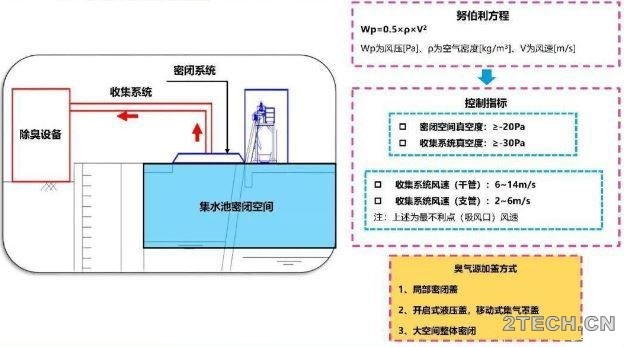

( v# O$ g, t+ J! h+ _密闭+收集系统
$ ^2 U( m  y6 k: s+ g  t0 i( ~, @" ~7 t5 I& H& J$ h* I. r4 b
* M: }7 @) G: E0 T. D5 ?; H( L
) x1 Q" z& P8 A 环保之家4.JPG   j2 l) ~& O2 I+ N7 q# G2 }# D
3 z; A( d. p8 y- |' W8 U! A! N* o* R
2 B8 b' j* V3 i& x: z( s! {" D/ C8 g8 F, Z% h8 g0 F3 U: l) n9 i

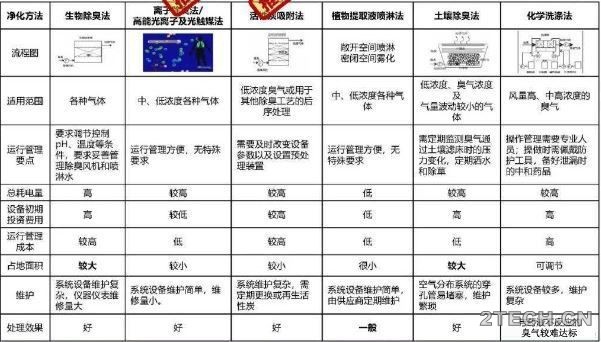

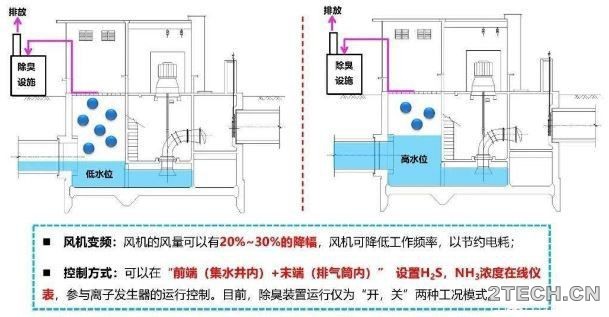

1 H9 ^0 ^) W; E  u# e1 u3 L过程处理
' `/ k0 l* Y) t9 r1 d1 P4 ?* [# c8 F; I( I# S# {% z
环保之家6.JPG , ~* r) s% T0 [6 Z8 B
, u& n1 h! j5 X6 W1 j3 j$ C
' @- u0 s/ p8 \' Y; U  _% |# r$ F; _$ g& b# F

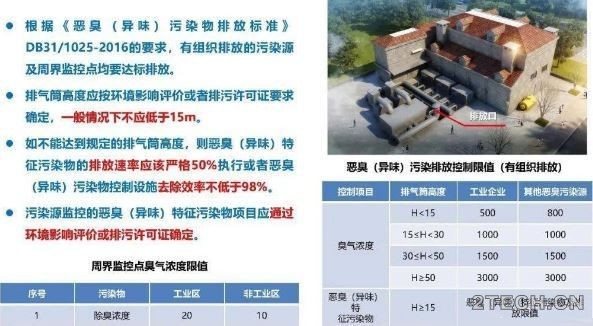

2 ?5 {3 H; z- z% ^达标排放1 R! X- x/ F" F$ X. o8 N$ [# W

; l, q' e1 c; ?" D 环保之家8.JPG
