在医药和精细化工行业的VOCs治理过程中，由于其工艺废气组分复杂多样，腐蚀性介质并非为单一组分，废气中含有如氯化氢、丙烯酸、醋酸、二乙胺等前端便会产生腐蚀性的组分，同时也可能会含有如二氯甲烷、苯甲酰氯、间苯二甲酰氯等经过RTO焚烧后产生腐蚀性介质的组分，因此对于设备和管道的防腐工作是我们RTO系统设计所要面临的长久性问题。
9 k6 S' V2 L7 W3 ~+ `
6 q4 m' B8 K8 i3 E4 Y
9 s0 L% D7 ?+ z
9 P+ p1 M3 z. N9 Y: C! p. {
$ u5 }! H9 x1 p7 N& y; c3 K针对不同腐蚀性场合的工况时我们可以选用相应耐腐蚀的钢材或合金，但其造价成本高昂，中小型企业在考虑废气治理效果的同时还需要考虑其投入成本，因此防腐漆就成了RTO系统防腐措施的首选。当前，RTO系统常伴随的腐蚀类型有两种，分别为高温腐蚀和露点腐蚀。
7 H, w8 w- \$ `/ M3 \ \& c; }% y) @ v
1、腐蚀类型分类
/ ~1 z2 d. f: N% |$ }
6 |& s2 j; R5 {7 w# m9 w1 H(1)露点腐蚀：
+ _$ a8 @0 g$ Q& A3 u# t* M* `* @; ]* u
露点是工艺气体降温过程中达到相变点产生波态结霖, 即气体凝结成液体时的温度,气液混合可产生水露点和酸露点烟气腐蚀。* ~% ]9 M( W7 F! ^% l! l4 e
' R# v) f+ F% m7 C- i/ `4 Z含腐蚀性介质的水蒸汽中叹有的H+、C02,、S02、S03、NOx,等会对设备及管道造成酸腐蚀,以及水燃气中含有的Cl-、Br-、I-、F-等卤族元素离子会对设备和管道造成点腐蚀。* t/ s* _3 K, V6 ]8 `8 X
. J2 T) b6 u1 u4 l; }若烟气中的水蒸汽不与其他物质化合,则其凝结温度(露点)仅决定烟气中水蒸汽的分压力,一般为35-60°C。
' @. _- G( X5 |; R" w' n. T/ }1 i( N6 l" }0 a
露点腐蚀主要是电化学腐蚀:均匀腐蚀、点腐蚀、应力腔蚀裂纹、氢诱导开裂等。其中卤素离子对奥氏体不绣钢有强烈的应力腐蚀和点蚀倾向。
8 W1 l0 K. j l& z1 H8 {( j. F1 [, b1 j, r9 Y+ x
(2)高温腐蚀：2 R$ |* {/ Z& l# c8 m
* H4 W1 e& C6 I7 I; o; K金属材料与环境介质在高温下发生不可逆转的化学反应而退化的过程称为高温腐蚀,按与介质发生反应的形式,可分为氧化、硫化、氯化、氮化、碳化、钒蚀和热腐蚀,即高温腐蚀是金属材料在高温下与沉积在其表面的盐类(Na2S04、V205、NaCl、K、Mg、Ga等)与氧化膜的交互作用而促使氧化加速的过程。* w1 G% g; Y- S0 V4 \0 o* k
3 ?. F* A, O( A5 w. ^, a, e R4 Q金属材料在此类苛刻环境中发生多种固-气、固-气-液之间的化学和电化学反应,形成多种多样的腐蚀性产物,这些腐蚀反应导改材料使用寿命显著降低,增加安仝陪患。
; F+ I6 [/ x. V; `5 G# a g$ g6 ^7 r: T. w3 U) E2 L
2、防腐涂料在RTO系统中的应用分类
, v# z6 G# _. X# s' [9 F6 o- _
) N6 x; d+ D1 O5 _. G+ F- ]1 }/ K

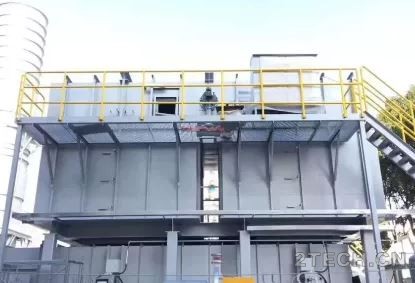

8 O. d( i9 o$ X+ F3 D6 l( U在RT0系统设计的过程中,除了不与腐蚀性气体直接接触以及做内保温的区域外,其他所有的管道和设备内部都应该考虑做相应的防腔措施。
0 x5 i h/ p& e/ u9 i ]
7 K/ q8 y3 s! L% c1 Y- l当前,我们常用的防腐涂料在RT0系统的设备和管道上应用分类如下:- F; d. ]* A/ f: D4 m
8 M6 l) G8 t/ z& ~
(1)露点腐蚀相关防腐涂料的选择:; h y5 Z' o) L5 ~0 M3 i3 H. b' B
6 s$ }$ Q) X$ c8 I, k5 v
如文章开头所说,针对露点腐蚀,我们不仅需要考虑废气中前端便会产生腐蚀性的组分,还需要考虑经过RT0焚烧后产生腐蚀性介质的组分,有以下几种类塑防腐涂料可选:
; I. |6 K7 {( f0 ]& N. u1 b& M9 w2 t8 x7 u2 H. V
耐无机酸性气体:
- M2 P6 K; F6 j% Q环氧树脂涂料、环氧烷基胺涂料、环氧酚醛树脂涂料、聚氨酯涂料、精硅氧烷涂料;
1 {! |8 l# Y( b [$ V1 f/ U# ~
( J& A# D7 \7 o4 w; W耐无机酸酸、有机酸酸雾、烃类、酯类、酮类、氯化溶剂:
5 F' y# }2 k% X环氧酚醛树脂涂料、聚硅氧烷涂料:0 {% y7 z5 t* [3 A
2 H8 w! P3 q. }" A# u耐水、耐潮湿:! f9 P5 K! T6 W' P! I8 ^ b
环氧树脂涂料、环氧烷基胺涂料、环氧酚醛树脂涂料、聚硅氧烷涂料、惰性无机共聚物涂料。
& E% b: x3 [* A/ S3 j/ \
' C0 t& Q8 B! [6 \7 `7 P3 {" W涂覆以上针对露点腐蚀的防腔漆的一般要求:* A9 W- p* d9 V/ D% N" {
3 S/ g; m! E$ O$ n% R% O2 F
干膜厚度区闭85um-125um:1 j2 b2 C7 c) F
F+ z9 I8 f' J+ {5 A使用前要对金属表面做除油、除尘、除锈及处理脆化层异物等,保证涂刷表面清洁干燥无污染:: Y& U0 V7 N7 |7 ~9 x+ u/ ]& N2 J
7 F) q/ P4 I, G S9 m5 j: P U
涂装前应对金属表面进行打磨、拉毛处理、喷砂处理达到油漆需求级别,以提商漆膜的附着力,保证涂装效果和防腐效果。
9 z% x0 P! A) h" [: L+ e0 ^" w
6 S2 s F8 M' q% b# D防腐涂料的理论涂布率计算(公制):4 o5 F# k, a- N! ^' J* K& @" e
! E( u/ T% Q6 f# C1 h% q防腐涂料的生产厂家在出厂涂料时桶面上会出具含有该涂料的各种不挥发组分的含量,也称为体积固体份,它是计算该涂料的理论涂布率的重要参数,正常理论涂布率与实际涂布率不一致,存在物料损失修正系数。
3 H; _9 y- q1 A0 Q+ Y. S& K3 U. ~1 Q# x4 w4 Q5 y0 M4 ^5 y
理论涂布滤(m2/L)=体积固体份(%)*10/干膜厚度〔um)
- m5 W1 x3 y5 j6 H) `9 G/ P7 E
4 ]( |1 @( D# T(2)高温腐蚀相关防腐涂料的选择:
+ X0 L. g; X" T8 b- L5 S% T/ ?. Q& o4 C
针对高湿腐蚀,若送入RT0系统的废气为常温,无温度要求,那么系统中产生高温的区域主要集中在高温管道、高低温烟气混合处、后端等道、引风机、排气管以及反烧系统中,有以下几种防腐涂料可选:; o3 \8 _( H- @
( Z8 |3 h5 g8 v- {+ l& P
使用温度在60°< T <120°C〔从性价比上一般选用漆种）:; u; b" b5 E) }% J1 p0 E
环氧磷酸锌涂料、环氧富锌涂料、无机富锌涂料、环氧树脂涂料、环氧烷基胺涂料、环氧酚醛树脂涂料、精氨酯涂料、聚硅氧烷涂料;" i' ?& q! b! k7 u6 Z
, N, c5 Y" E! ?) B5 G& Z4 [# v' |
使用温度在120°< T <150°C:
2 n, a* T* f" |无机富锌涂料、环氧烷基胺涂料、环氧酚醛树脂涂料、惰性无机物共聚涂料；
# o- i. }; E; [7 z1 y9 w! ?% u' v6 C) O% s3 {7 u3 b! |
使用温度在15°< T <400°C:& [7 ~5 u3 [+ k* N
无机富锌涂料、有机硅涂料、惰性无机物共聚涂料;
" \ [6 J; x/ M- o6 `9 x1 |
9 ?8 G3 }+ B$ O9 E/ j. J1 O使用温度超过400°C时一般选用惰性无机物共聚涂料。5 [" f- E2 |- r. l6 A: t$ W
- o( ?. b/ `+ s
日前,针对于高湿(>=400°C)烟气治理设备的内防腐漆常选用惰性无机物共聚涂料。
8 V, n! N2 g6 j9 [) x2 P6 @无机物共聚漆是以无机聚合物为主的互穿网络聚合物作为成膜物质,溶液中含硅无机根合物作为主链,高温嫁接有机聚合物改性树脂,得到交替排列组成的多嵌段嫁接无机一有机螯合聚合物,成膜性好,附着力好,涂层光滑自洁,耐温高,成膜致密降低介质损耗率；
! B' V1 n, s- ]/ I3 P$ U: S添加固体颜料,如以纳米硅微粉、碳化硅、氮化硼、细晶氧化铝、石墨、超细氧化钵、氧化钛、微粉氧化锆等,在高湿密封下制成耐磨陶瓷功能填料,提高涂层的础度高耐磨,防蚀性能,耐高温性、抗冲击性和较好的延展性；
' S, M5 k2 `6 _6 y$ y; u) p( q涂料使用无机陶瓷纤维,增加涂层交联性,增强涂层的抗冲击性。0 W* w& J% X& [9 c3 v
3 j2 S4 j0 E8 a' @: |+ L; d6 O这种惰性无机物共聚漆在选择时,最好要有符台规范的常规检测顶目数据(如附着力、容器中的状态、不挥发分含量、干燥时间、耐水、耐盐雾、耐酸碱液等)和高温漆特有的特殊检测项目(如耐热性、耐热后盐雾性、耐骤冷、耐温循环、循环腐蚀性试验等)。- X( ]" j2 U( r; i4 n3 J
3 }, l( e$ |/ x: t3 i, H情性无机物共聚漆一般都是常温固化,单层漆膜表干时间<=2h,实干时间<=24h(湿冷坏境下表干时间有所延长)。
2 M0 a9 a% I$ r0 I' |' [6 g2 T7 G& z# Q2 C' f( \
喷涂/刷涂高温防肉漆的要求:# t' e0 T. v& z- B% i. H+ \: [
. [" T( F+ Q3 k2 U, {
高温防腐漆涂装干膜厚度区间在250um-350um:
& j: e* R* O6 ^- n2 I7 a
# T# z" }5 L$ ~使用前要对金属表面做除油、除尘、除锈及处理脆化层异物等,促证涂刷表面清洁干燥无污染:4 o% Z5 X3 z8 }) ^$ f2 [8 b; e$ z; Z
) J& e8 c2 z8 R k) L8 p8 y
涂装前应对金属表面进行打磨、拉毛处理、喷砂处理达到油漆需求级别,以提高漆膜的附着力,保证涂装效果和防腐效果。
" U- d/ Y* X- M- ?) J- |7 T, i3 G+ ^
日前高温防腐漆应用在RT0治理体系中的整体数据个算乐观,直接/间接原因多样,例如涂装时未按照实际要求规范涂装、漆膜实际干膜厚度不达标、涂装前金属表面处理等级不达标等都影响最终高温防腐漆的整体使用效果。9 Z# |. T* l: V5 I' m9 X+ h8 n8 q X
; M# x% Y g8 O% C, Z
|
© 声明：本文仅表作者或发布者个人观点，与环保之家[2TECH.CN]无关。其原创性及陈述文字、内容、数据及图片均未经证实，对本文及其全部或部分内容、图片、文字的真实性、完整性、及时性本站不作任何保证或承诺，仅做参考并自行核实。如有侵权,请联系我们处理,在此深表歉意。
|
![[报告]2021年世界水发展报告执行摘要 上篇](data/attachment/block/26/26edfcc068c2e848c8d8a8121831a5c9.jpg)
![[报告]2021年世界水发展报告执行摘要 下篇](data/attachment/block/21/215be821e512fdc16636ad656b4f7e23.jpg)
![[报告]2021年世界水发展报告执行摘要 上篇](data/attachment/block/8e/8e28e46df3c3a206beef50782485f88a.jpg)
[报告]2021年世界水发展报告执行摘要 上篇
深度：关于内回流，你应该知道的！
污泥热水解消化工艺的性能与成本解析
实践：化学氧化+化学还原/固化稳定化协同修
案例：广州京溪污水厂地下式MBR工艺应用
混凝澄清常用设施及调运
