双碱法脱硫工艺是先用钠碱性吸收液进行烟气脱硫,然后再用石灰粉再生脱硫液,由于整个反应过程是液气相之间进行,避免了系统结垢问题,而且脱硫速率高、液气比小、吸收剂利用率高、投资费用省、运行成本低,适用于锅炉烟气、焦炉气、锅炉生产废气等的脱硫。
8 b5 s* d8 L( i5 d8 h' R
% s* R  x3 g$ U6 I; j( D+ H
: a/ ?& S9 c) ^# J$ ?一、工艺特点
; B$ A' \& U8 W4 |) f
. P+ C( c* D* q& c2 ~' m1、以NaOH(Na2CO3)脱硫,材料普通,资源丰富,投资成本低;脱硫液中主要为NaOH(Na2CO3)水溶液,在循环过程中缓解水泵、管道、设备腐蚀、冲刷及堵塞,便于设备运行和维护。
" ~! j! f- M0 h+ ]6 q. s; P
  ]1 _* M; X, k2 p# T4 n6 o2、钠基吸收液对SO2反应速度快,故有较小的液气比,达到较高的脱硫效率,一般≥90%。, B: G. [" M; K- M7 q' v- d6 I
% ?+ u  c% @4 Z/ P4 X) v9 q5 l
3、脱硫剂可被循环使用,它的再生及脱硫沉淀均发生于塔体,避免塔内堵塞和磨损,降低了运行成本。
, s9 G3 n+ {( [: F. X8 h" {! h- F! J$ a
4、以空塔喷淋为脱硫塔结构,运行可靠性高,事故发生率小,塔阻力低,△P≤600Pa。5 R: s2 M$ u0 O- U+ b
4 L) f, ~; S, @, M( A* y
4 f, i4 w9 h: x; ~4 i2 c
二、工艺原理
4 F; S& ]' _2 p/ m, S* |" s9 y, v6 r( ]- J
1、工艺介绍
2 n1 i: i& ~& w2 _1 {" v
: a& x# h0 V8 V3 }; X双碱法脱硫系统采用钠基脱硫剂进行脱硫,将NaOH(烧碱、火碱)和Ca(OH)2(熟石灰、消石灰)搅拌均匀后做成溶液打入脱硫塔,该碱性溶液雾化后与含硫烟气充分反应,从而脱除烟气中的SO2。脱硫产物经脱硫剂再生池被Ca(OH)2还原成NaOH,可再次循环使用。
- x& A. L7 U& `. L7 }# o/ l; @  L/ P% A2 a
2、工艺原理
* ^2 p: n0 ^& }! `5 L; C. {& S( X9 a! s/ ~" r* x
含硫烟气经除尘后,由引风机正压吹入喷淋脱硫塔内。在喷淋塔内设置高效雾化系统,在该区段空间充满着由雾化器喷出的粒径为100~300μm的雾化液滴,烟气中SO2与吸收碱液再次反应,脱除90%以上的二氧化硫。
1 y; Q% [, j3 c5 m' H' e7 \3 p% L# i9 |+ h: V5 ?7 z* \
脱硫后的液体落入脱硫塔底部,定时定期排入脱硫塔后设置的收集系统,适当补充一定量的碱液后,经循环泵再次送入喷雾和配液系统中被再次利用,脱硫剂始终处于循环状态。
/ w* h  H& G! Q5 w. p- |* D2 f" Q( B) u+ I' o
经多次循环后的脱硫浆液排入后处理系统。由于设计的特殊性,经脱硫后的烟气通过塔顶除雾器时,将烟气中的液滴分离出来,达到同时除尘除雾的效果,洁净烟气最终达标排放。
6 h' X  {& w4 }( e8 O9 r6 ~+ m: r; i1 n/ z; Z

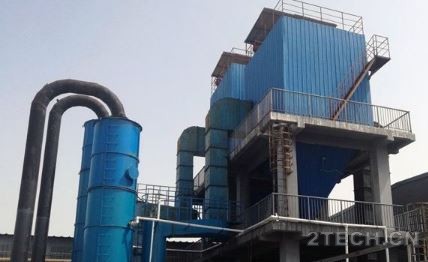

环保之家0.JPG 0 p6 q6 [/ F" o2 \  a
6 T' j- o0 x) r8 Q% F2 Y9 S$ a0 N
# m4 H% [  k4 l8 g
三、工艺优势
  i6 L# k/ a8 Q; b$ \* Z# l6 Y9 i) d1 S" x! o
1、烟气系统
1 k0 i0 S; H1 N! P3 n' M! F0 Y( S, V
烟气经烟道引风机直接进入脱硫塔,脱硫塔以空塔喷淋结构,设计空速小(4.0m/s),塔压力降小(≤600Pa)。脱硫集中除尘、脱硫、排烟气于一体,烟气升至塔顶进入烟囱排入大气。当脱硫泵出现故障时,脱硫暂停反应,烟气可通过烟囱排入大气。
& N: t7 y: }# w& g( C  K/ I, r8 c# G9 S. l7 V
2、脱硫塔SO2吸收系统
- ?' I6 D( g0 ]/ Q4 B0 `+ y3 W4 D4 ^( M" ]+ r
烟气进入脱硫塔向上升起,与向下喷淋的脱硫塔以逆流式洗涤,脱硫塔采用喷嘴式空塔喷淋,将溶剂雾化无数液滴,让气液充分接触吸收SO2。气液相接触面积越大,两相传质热反应,效率越高。+ c5 D1 a/ G3 R! U: r

' b" C% g, }. j脱硫塔内碱液雾化吸收SO2及粉尘,生成Na2SO3,同时消耗了NaOH和Na2SO3。脱硫液排出塔外进入再生池与Ca(OH) 2反应,再生出钠离子并补入Na2SO3(或NaOH),经循环脱硫泵打入脱硫循环吸收SO2。( m8 q8 s. n) e7 |9 G0 H/ f- H
- _' M3 c6 _. X: ~" V3 M
脱硫塔顶部装有除雾器,经除雾器折流板碰冲作用,烟气携带的烟尘和其他水滴、固体颗粒被除雾器捕获分离。
6 D; o& l9 u$ M, b
9 {8 W+ F$ h$ I& Y2 i
8 w2 m* _- d# m, }2 p( n3、脱硫产物处理) X2 T: E: |4 ?5 f
* v) V' J4 N5 N( o
脱硫产物最终是石膏浆,具体为CaSO3、CaSO4还有部分被氧化的Na2SO4及粉尘。由潜水泥浆泵从沉淀池排出处理好,经自然蒸发晾干。由于石膏浆中含有固体杂质,影响石膏的质量,所以一般以抛弃法为高。排出沉淀池浆液可经水力旋流器,稠厚器增浓提固后,再排至渣场处理。3 n$ S$ H7 e% D9 s" D) G4 O& S

% D( ^; @" p+ R* E" e: R4、关于二次污染的解决8 h: G. h* ?) Z

6 c9 ^! K) C0 H9 g# b* l* W双碱法是以钠碱吸收SO2,其产物可再生出钠碱继续使用。有少量的Na2SO4不能够再生被带入石膏浆液中,经固液分离,分离的固体残渣进行回收堆放再做他用。溶液流回再生池继续使用,因此不会产生二次污染。
7 a7 }- J  q+ ]) }2 h
, ?% e( G+ g7 f' s5、吸收SO2效率及主要影响因素
! x, s6 C3 N+ u: e% p- F9 P# R/ i7 T& t# X0 b9 v
PH值:PH值高,SO2吸收速率大,脱硫效率高,同时PH值高,结垢几率小,避免吸收剂表面纯化。, o) U9 P9 I$ _0 W9 o$ ~
( W+ v, @4 g) T: n) ]5 a9 f9 s* R
温度:温度低有利于气液传质,溶解SO2,但温度低影响反应速度,所以脱硫剂的温度不是一个独立的不变因素,取决于进气的烟气温度。! Y, E" _1 q; q  H- b* N

$ `7 W0 n9 P2 P0 [! n石灰粒度及纯度:要求石灰纯度≥95%,粒度控制Pc200~300目内。
# B. e$ c# T1 a5 v9 c3 N
+ v% H7 X' v1 l$ I( E+ T9 S" e1 \" P液浆浓度:控制在10~15%。
; t9 s# m( [1 l9 f6 J
