除灰除尘 探讨:湿式电除尘器工作原理及运行维护 [复制链接]

2911 0
京东
湿式电除尘器概述和工作原理* B' G, R: ?5 e1 d; P) L
: q# g1 i; Y7 ^5 R8 \- A. D
3 `7 u0 L" x8 O) w) n" C) s
湿式电除尘器与脱硫装置配套使用,布置在湿法脱硫设施尾部,其主要目的是脱除脱硫后烟气中的烟尘,确保烟尘排放达标。此技术是依靠高压静电场的作用,将各种微细颗粒物收集至集尘极,然后依靠冲洗的方式收集,达到除尘的目的。" a* z3 e8 J* i; j, `3 c8 V2 K+ x9 W
5 c1 Y0 d/ \! X# y. M: I
湿式电除尘器的工作原理:金属放电线在直流高电压的作用下,将其周围气体电离,使粉尘或雾滴粒子表面荷电,荷电粒子在电场力的作用下向收尘极运动,并沉积在收尘极上,水流从集尘板顶端流下,在集尘板上形成一层均匀稳定的水膜,将板上的颗粒带走。因此,湿式电除尘器与干式ESP的除尘原理相同,都要经历荷电、收集和清灰三个阶段。然而,与静电除尘器清灰不同的是,湿式电除尘器采用液体冲刷集尘极表面来进行清灰。
3 @: A4 }  v! C+ s1 L( H" L  z9 N, l3 W$ n: n0 i% t

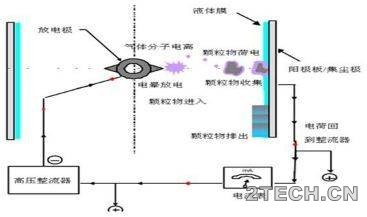

环保之家.JPG ; x0 ?/ C& \, S1 y( z5 j6 m) |0 R. @- o

" u0 \2 q3 Q0 a+ s. _6 Z9 J- [* K( i# u+ O- g8 b5 ^
湿式电除尘器主要由本体部分、灰水循环系统、排水系统、控制系统、电气系统等组成。其中前段阳极板采用循环水连续喷淋,末段阳极板采用综合水连续喷淋;前段阳极板采用灰水分离并经中和后的循环水喷淋,形成均匀水膜并避免极板因酸液聚集发生腐蚀,末段阳极板采用综合水连续喷淋,可避免循环水中的盐和悬浮物对WESP出口含尘量的影响,进一步提高除尘效率。阴极线采用定期冲洗方式,避免酸液长期积聚而发生腐蚀。冲洗后的废水进入排水箱经排水泵打至脱硫吸收塔。. P3 t* y2 l% T2 S+ S! r6 A9 s

5 I1 e' `$ h) N* R" o湿式电除尘器水系统由综合水系统、阴极线冲洗水系统、循环水系统、排水系统、储碱罐及加碱等系统等组成。
- X/ R* a, w* G) }# N8 [0 h) p
+ Y8 b4 U8 e2 v" }7 ^0 o2 g每台机组设置2台综合水泵,其中1台运行,1台备用,水源取自脱硫工艺水箱。综合水系统用于对循环水箱进行补充新水和阳极板后段进行冲洗。根据循环水箱上设置的液位计给出的信号,在循环水箱水位低于2.0米时补水电动门打开补给新水。湿式电除尘器后部使用综合水泵加压后的新水进行连续喷淋,以降低湿式电除尘器出口的雾滴飞散。8 l( P& c/ Z; i- d# d! O
* t- \+ @8 n5 a( J
阴极线冲洗水泵两台机组共用2台,其中1台运行,1台备用。阴极线冲洗水系统水源取自脱硫工艺水箱,用于对阴极线进行定期冲洗,以清除阴极线上积存的粉尘,确保阴极线清洁干净、放电正常。在冲洗管路上设有压力表、流量计,偏于运行监视。
; K( f, m8 o- n1 R$ s% P" x2 f
( O6 ~* H* V! l; I9 n, Y4 e湿式电除尘循环水泵每台锅炉设有2台,其中1台运行,1台备用。湿式电除尘循环水系统由循环水箱、循环水泵、自清洗过滤器等组成,是用来冲洗阳极板收集到的粉尘。循环水泵出口喷淋水先经自动过滤器,除去大颗粒的杂质之后送到湿式电除尘器上部,从湿式电除尘器内部的喷嘴进行喷雾。在循环管路上设有压力表、流量计,通过变频调节来调整阳极板冲洗水压力和循环水量。对湿式电除尘器内部进行冲洗的喷淋水落回到灰斗中,经由排水管回收到湿式电除尘器下面的循环水箱和排水箱。* T5 I$ Y8 x3 |7 [7 p

- f2 u" @  i$ |排水泵设有2台,其中1台运行,1台备用。排水系统由排水箱、排水泵、液位计等组成,为防止循环水中的杂质浓缩而堵塞喷嘴会进行一定量的排水,排出的水送往脱硫吸收塔。在排水管路上设有压力表和流量计,根据排水箱液位,通过变频调节来调整排水量。
  ]7 O6 A! y& u; n! f
, O0 m1 R( e) N) F) {9 E- m# c储碱罐及加碱等系统由储碱罐、卸碱泵、加碱计量泵、阀门、液位计等组成,主要是为调整循环水及排水的pH值而注入碱性溶液。卸碱泵设有2台公用,其中1台运行,1台备用。加碱计量泵每台机组设有4台,循环水箱、排水箱各设置2台(一运一备),分别根据循环水箱、排水箱pH值向循环水箱、排水箱补给碱液,调节循环水箱、排水箱pH值。
, H0 O  }0 ~; @% y2 `4 I4 R$ ?$ _
6 M" x& s' N& T7 |; E/ D  Z/ N湿式电除尘设备参数2 F" C5 b: {7 J4 f

, d) K1 g( P$ p; p& n
序号
项目
单位
数据
1
型号
% b$ V6 A  G6 M3 S. @: x5 E6 E$ d6 n
NY00W180
2
除尘器数量
台/炉
1
3
室数
4
4
电场数
1
5
阳极板型式及材质
+ D. \0 H' e  I; l7 [' C
沟槽型、SUS316L
6
板宽
m
0.59
7
板长
m
10
8
板厚
mm
1.2
9
阴极线型式及材质
: H8 R6 t' _0 d- }. H; c+ ?$ d1 H
角钢针刺线,316L
10
沿气流方向阴极线间距
mm
200
11
通道
28
12
极间间距
m
0.3
13
截面积
m2
180
14
烟气速度
m/s
2.61
15
集尘面积
m2
5748
16
EP外形规格
m
18
纵深
m
15.5
高度
m
13
17
壳体设计压力
kPa
±5
18
压损
Pa
200
19
集尘极
58
20
阴极框架
2×56
21
水膜水量(连续使用)(单台炉)
t/h
60
22
工业补充水量(单台炉)
t/h
9.5
23
外排废水量(单台炉)
t/h
9.5
24
NaOH(32%)耗量(单台炉)
t/h
0.031

- Y, G3 }- f' y9 d* J) w湿式电除尘设备清单
5 m, D! c4 d9 |3 G! A
' Q; A8 m5 ^$ z9 S% u& F

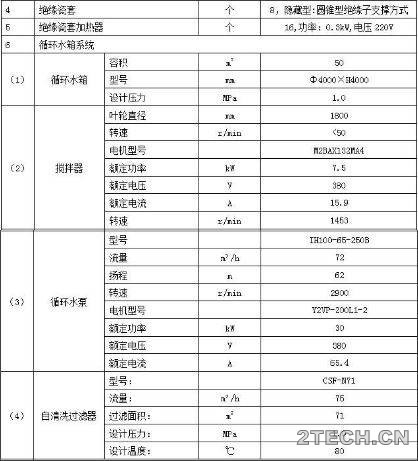

( _$ q! F! J1 c: _ 环保之家1.JPG
2 F9 J( g$ ~# S

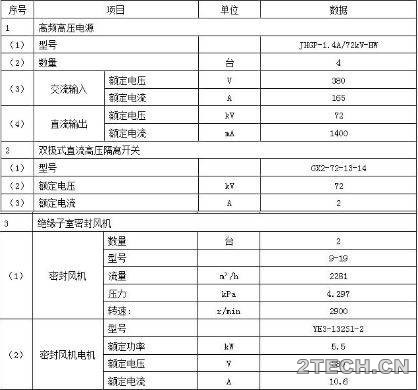

# }  r0 d7 ^- O: v; ~6 k0 E; x 环保之家2.JPG
1 \) M5 c' z  S5 G5 ]0 _% g* ]' M

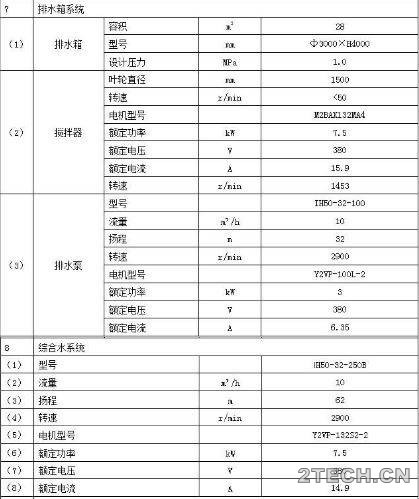

+ U- a* O, i2 g6 I* i 环保之家3.JPG
# w1 g0 [( u0 ^4 q4 p$ J! R# O8 v( Q1 ~
. E/ w: n# _( a& ^# m; j  I

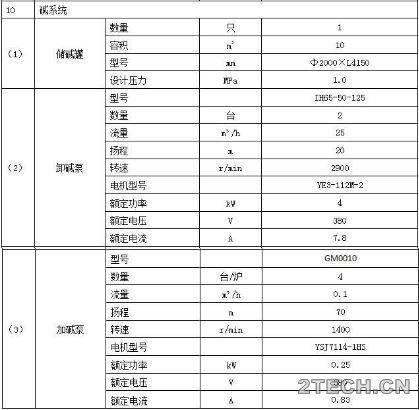

( v9 J2 e" V$ [3 f/ h  m" m 环保之家5.JPG
) }% w/ ]$ F) f. V9 K6 y' v( t
% @" ^: }* K- q9 A! c) H% P; E6 _
. u( p: r7 ?$ Q8 S0 m
9 Z" p. P, m! R3 [8 O, Q0 C/ l
  C4 p7 [7 l5 w4 W
