5 岸坡整治2 J- V1 `$ k4 n1 Q# L- X2 U i
+ O) u+ |% N* ~% n" j1 O3 ^
8 n' @* X m( n+ v/ q' f（1）根据河流和地形的自然特点以及生态的要求，合理确定河道岸线的走向，尽量维护河流的自然形态，避免裁弯取直、侵占河道。
+ q' _5 U5 W- T! X8 {
# ]& a7 z6 E L) j6 ^（2）因地制宜选择岸坡形式。可根据整治河道所在区域划分为生活区护岸与生产区护岸，并提出适宜的护岸形式。护岸形式宜优先选用坡式护岸，在保证河岸具有一定抗冲刷能力的前提下，尽量考虑保留原有岸坡或采用生态型护坡。9 z* a; j& S: T# m4 g
2 h1 |8 o `/ _2 n5 O# P
（3）对崩岸、塌岸、迎流顶冲、淘刷严重河段的堤岸，可采取硬质护岸措施；对水土流失严重、有预留用地的堤岸，采取生态护岸措施；对人口聚居区域，应考虑护岸工程的亲水和便民。5 i8 p* ~2 `2 \2 D
- U- D, k# Z' q- }7 ^3 O6 B
（4）护岸断面型式应与水景观要求相协调，护岸材料应尽量采用当地的生态材料。/ n) O' d, V- z( P4 R/ d8 y1 n2 q* S
/ ~- a- u% E, y) b& m' K7 Z9 A/ F
( Y0 [) q# k; k4 {% z
+ H6 {6 q9 ?# o% m3 {3 m岸坡整治断面示意图
9 I. X4 k5 J/ A/ j8 r
- z1 p+ X" s1 I* [6 s, h! s' X) U2 J
! s# s" K; W1 U9 }/ B4 a
' @1 X6 |3 {! w" [岸坡整治前后对比效果图
" B) K; Y D( f: J! |! i7 h Y' }! \; A3 p7 n) e: N2 h
5.1 坡式护岸
9 |% K0 Z. U8 L+ ~- R" t/ q
5 q+ C, P, G- ^% N0 b: K. L9 F岸坡及坡脚一定范围内覆盖抗冲材料，抵抗河道水流的冲刷。包括护脚、护坡、封顶三部分。这种护岸形式对河床边界条件改变和对近岸水流条件的影响均较小，是一种较常采用的形式。8 Y; W" r7 v8 s! K' p
9 ?/ Y% B$ C h+ |1 S. ^护脚工程及其建筑材料要求能抵御水流的冲刷及推移质的磨损，具有较好的整体性并能适应河床的变形，较好的水下防腐朽性能，便于水下施工并易于补充修复。经常采用的形式有抛石护脚、抛枕护脚、抛石笼护脚、沉排护脚等。/ y) |% V. m' P" ^/ Q( `+ N
3 k1 Z3 C# ]/ w9 [常见的坡式护岸工程结构形式有砌石护坡、现浇混凝土护坡、预制混凝土板护坡和模袋混凝土护坡、植草皮、植防浪林护坡等。* _8 w& j4 X1 X$ r& k
1 _& w% I; M6 y2 J; ?! Y
" s. g B# o8 B5 m8 R6 b# I
. K( c7 H1 R! F6 z6 i
常见坡式护岸工程实例图
% \' a+ M7 C% _2 e+ ]# p+ q ^6 Y+ x" J5 n& r
5.2 墙式护岸
( ^' m! {! Z# \7 W# b6 ^" b6 c; g. S% u
墙式护岸是指顺堤岸修筑竖直陡坡式挡墙，在河道狭窄、堤外无滩且容易受水冲刷，受地形条件或已建建筑物限制的重要河段，常采用墙式护岸。0 ?" Q* l6 D& X4 h- E' j
, y+ S! C5 o. m9 {传统墙式防护分为重力式挡土墙、扶壁式挡土墙、悬臂式挡土墙等形式。墙式护岸一般临水侧采用直立式。生态型墙式护岸主要有植草砖砌块跟铅丝石笼等。1 a9 i& I6 ]6 N1 u, }) f
( b. P, f- o* L
) i; z7 P: k: E$ w5 @8 _
$ x4 l5 t$ {/ v3 }* b2 i; C: W8 w- j
传统墙式护岸工程实例图
! d/ m8 m6 G8 _4 Q# C8 L# o+ ]3 t" r' u
; Z- |; ] R& y3 |

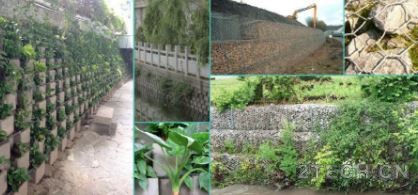

% t9 \. k% b' @3 e生态型墙式护岸工程实例图0 N8 A6 a. @, Q5 v. S, ?( q/ P
7 }4 M2 c/ A; D6 \5 c2 s! f
5.3其他护岸
: `* M t5 v" e# {% j+ i/ W
) f" {' B0 L* X% S（1）桩式护岸/ o9 c V5 U F' M, X' |) W! h6 y
5 n H. i; y; H& g: y* X" I
桩式护岸主要利用建筑材料形成垂直岸墙，这种形式多用于城镇河流或人口密集区域或受地形条件或已建建筑物限制的重要堤段或河段。主要作用为维护陡岸的稳定、保护坡脚不受强烈水流的淘刷、促淤保堤。8 T1 j9 \' X+ ^4 M
' G9 W" p# {7 Y* `6 e
桩式护岸的材料可采用木桩、钢桩、预制钢筋混凝土桩、大孔径钢筋混凝土桩等。
8 L5 P+ j1 p' Q' Z7 L/ R8 }
" A$ x# J" L" L/ N6 f+ |/ t G8 l木桩或仿木桩生态护岸主要在水位波动区采用木桩或仿木桩亲水台阶，以下散状从植亲水植物，以上间植灌木、乔木。此类河岸亲水性和景观性较好，经济性较高，建议在流速不大的河段使用。
' {" E( }" O+ b E4 b
2 r! t% Q3 y, K: }6 H' M钢桩、钢筋混凝土桩等主要应用于河道两岸房屋密集、征地拆迁难度大的城镇段，受建筑物的限制采取的护岸措施。由于钢桩、钢筋混凝土桩的造价相对较高，造成投资较大，必须经过充分论证后使用，建议慎重使用。3 B$ q1 @5 o3 f1 I! m$ J# l
! `7 S( l) z) t
|7 L! X* Z( Z, y- u% ?( a- x* `8 w! E" O' d- c

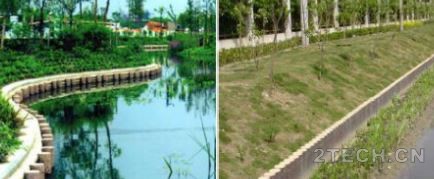

常见桩式护岸工程实例图
: Y, u& S2 q% `1 z4 l1 _/ Q( n- K
（2）坝式护岸. B* j4 { H" D' s1 C- I" I
' L- N6 b8 Z/ c4 |. F坝式护岸是指修建丁坝、顺坝等，将水流挑离堤岸，以防止水流、波浪对堤岸边地形的冲刷，这种型式多用于游荡型河流的护岸，或者大江大河的护岸。
( `# W4 O" t) |( S) E: ]2 G- j
8 F' J5 h+ H3 E) ^+ H坝式防护分为丁坝、顺坝、丁顺坝、潜坝四种形式，坝体结构基本相同。
$ n$ L3 T& S6 D% M6 ?3 K1 z6 C. f j% w( R# ~- E" Z4 D; C
由于农村水系河道相对较窄，因此不建议修建坝式护岸等控导工程。
6 `/ A0 s7 _" } h" P
: w2 Z! o8 z6 _0 j" c* P* X（3）植物护岸
+ Z& c: l# J. T! Q" B; Y# V6 Q1 Q1 U8 x, }
有条件的河岸可设置防浪林台、防浪林带、草皮护坡等。
* ]0 }# j+ `; P8 p
5 A( D6 B: F0 S1 j# ]2 a; P6 d
& @3 {# u$ q. {4 [

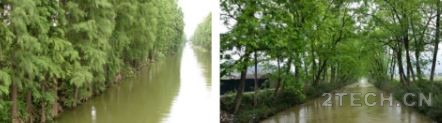

& H# ^* r# @/ ]( \: L: U. _1 z常见植物护岸工程实例图
