很多污染场地存在大量的有机污染物，这些污染物包括了氯化溶剂，石油污染，聚氯联苯，木材防腐剂等，以各种形式存在于地下水层。在这些数以千计的以非融水相液体(NAPL)为主要污染物的污染场地中，污染物可能会继续迁移，也可能以顽固的不混溶液体残留在土壤，也有些污染物挥发性和溶解性极低。这些污染物类型中，尤其以地下水位以下的DNAPL相难以清理，很多包括泵出治理，生物修复，土壤气相抽提在内的技术难以有效达到修复目标。NAPL相可以在地下水中残留，并以几十年甚至百年的时间内，持续向地下水中释放溶水污染物。因此，一些具有强力特性的修复方式往往采纳，用于高污染量，难降解污染场地的修复工作，其中包括热脱附。+ d/ y( w5 T; J2 e; F5 B
* G4 T6 A* M6 o+ U; {9 a' f
0 Y+ k% {$ W& i- P8 ?* r根据不同的场地情况，污染物种类，加热温度以及其它项目需求，热脱附修复大致可以分为三类：热传导式（thermal conduction heating），蒸汽强化式（Steam Enhanced Extraction），电阻加热式(Electrical Resistance Heating)。: E/ ]4 F5 H0 j" S
, m' e% @2 s1 W
) B' [- L! R; Q6 N9 _
1 |/ |3 K1 r! H/ \# P图：热脱附修复方式的适用性0 @/ A+ M! R, P2 r7 }
. c$ z9 X& @- Z2 `* P1 s# R2 Z6 \
: k- s# o" [2 R" _
9 Z+ @. w+ |0 V# J' i! K: `; H3 w图：热脱附场地及地面处理设施
4 N' J8 w* i5 Z% G z* O" w2 ]3 `5 |$ v8 C9 b5 Z$ n- ]
热传导式原位热脱附
$ [1 v" e( j, ?6 A) \9 D- ~
( j5 f) @1 u' H% Q9 Q; K0 ~" O# `& q3 q热传导式原位热脱附（TCH/In Situ Thermal Desorption）是一种高效的通过热力进行环境修复的技术，通过土层中热的传导修复污染场地。原位热脱附对土壤加热可达到的温度分为低（<100℃），中（≈100℃），和高（>100℃），根据不同的污染物和场地条件，选择合适的方式与运行温度，对包气带和饱和水层中的污染均起到修复作用。热传导式热脱附也是所有热力修复方法，唯一可以使地下水达到沸点的工艺，基本可以胜任在任何土质特点，任何深度的修复需求。热传导式热脱附可以在非均质、低渗透性的土质，如黏土、粉土，基岩，对各种挥发性和半挥发性有机物进行处理。& Y* y- x; |2 n0 d7 |* V
+ y$ ~3 s& Y" w3 z( A2 @: E/ Q& K
( R$ j* e' r. B* a
7 P7 J% ]# a. z( w" \# n8 A2 ~图：加热器
$ L3 v0 y+ ^4 m, {8 C. Z- c! G( s. u. N! A7 i7 d
该工艺包含一系列排列在污染场地的加热井，井中装有电加热的加热棒，加热棒的温度根据项目需求可以调节，最高可达800℃。针对一些难挥发的污染物时，土壤中的加热目标温度可达150-325℃之间。而当地下水中污染物与水成混合物时，所产生的共沸现象使得一般场地在100℃条件下，可以蒸发绝大部分污染物。加热棒热量通过加热井向周围以土壤和水为介质扩散，使挥发性和半挥发性污染物蒸发。在加热同时，抽提井通过抽真空的方式，将气体抽至处理设备，经过冷凝，油水分离等手段，完成最终的处理，达到排放标准。去除土壤中污染物的机制除了加速蒸发以外，蒸馏、沸腾、氧化和高温热解现象也会产生，加快污染量的去除，碳氢化合物的黏度降低，有利于总液抽提。) {' l( [- Y, T, d, j6 G! |' X
# d) F3 c' `6 ?通常适用于处理的场地污染物类型包括了：DNAPL，LNAPL，煤焦油，PCB, 农药，多环芳烃，爆炸物残余，汞，二噁英，氯化物溶剂，重质碳氢化合物等。
- ?( g7 i' A9 n+ u$ \, d# _' b2 R. s0 K2 L- ?
热传导式热脱附系统可以通过原位和异位两种方式进行修复。原位热脱附是通过竖直建造的加热井对污染热区加热，而异位修复是将污染土壤挖掘并堆土后，通过横纵排列的加热井进行加热和抽提。地面处理装置来将所收集的热蒸汽冷凝、分离成气、液和油并分别进行处理。一些项目为了节约能源和项目时间，可以考虑使用总液回收泵，控制地下水位，使土层能够尽快达到目标温度，并减少地面处理装备的污染量处理量需求。& t& z! [/ D2 w% I' y
) e- H* m: t' U: C X# ^1 g* }
* ]. ~: | K" q% w3 X/ u% F
- k) Y2 l! P8 X w5 N9 `
图：原位热传导式热脱附3 _* ^* _8 r+ W, i% a4 b( n% c$ F
( l. U8 D$ m) O* R
- d+ z- c7 w: m
0 ~' r) Y6 N& K0 H/ L图：异位堆土热传导式热脱附9 |7 C$ o" h7 e4 {
- h' n1 R- d! n7 ^" \; A- E. i
蒸汽强化式热脱附6 l$ R- X7 d6 L Y0 q% o
2 {$ P+ Z4 w7 x3 y1 x9 ]
蒸汽强化式热脱附（SEE）是一种基于原位热脱附 – 蒸汽抽提的修复工艺。通过将热蒸汽注入井中对土壤加热，加强污染物的挥发和流动性，并在同时将过热液体从土层中抽提。蒸汽在土层中的流动是稳定且可以预测的，土层中热的传导通过了大量的研究证明其规律，因此可以应用于多种污染物的修复与回收。& K* M# j8 n" ^4 N" ~0 \* U
" S1 c: ]4 Q& c- v蒸汽强化式热脱附对土层的加热通常≤100℃。注射井将热蒸汽注入土层，抽提井为多相抽提，将余热蒸汽，挥发污染物气体，流动的NAPL态污染物和地下水抽提至地面。注入的热蒸汽用来将目标污染物加热到使其蒸发的温度，一般为该污染物的沸点温度。（由于污染物与水成混合物，因此他们拥有共沸点，在100℃以下就可以挥发）。+ R4 V! z+ H& H' a9 X& J2 X
2 x& I1 x; x7 q; _0 s( |/ e$ X' k
蒸汽强化式热脱附通过以下机制达到对污染物的移除：* s$ o9 @1 w# W- ^5 g2 F
) ~1 d; ?' |9 ?1 p$ _热蒸汽使NAPL态污染物的黏度降低，可以通过总液抽提进行回收4 P# G. ]4 p9 |$ k( j( a
蒸汽加热区域的污染物挥发
7 @* M* j `6 {( Z蒸汽注射过程中的加压-减压-加压周期，使得污染物的挥发速率加快
$ E9 D& P0 ~2 W: F污染物的热解、溶解现象以及随液态水一起被抽提至处理设施
# }- o. J% O! A: w- h) x该技术适合引用于含有挥发性有机物的场地，且场地面积大，处理区域深，地下水含量多。SEE使带压的热蒸汽通过土层，将大量地下水排开至抽提井。因此，更多的热量用来加热土层，而不是土层中的地下水。地下水向抽提井方向的集中，好比对地下水流向的一种控制，使得NAPL态污染物不会随地下水扩散，方便了对NAPL，溶解态污染物，以及挥发污染物的抽提。! b0 q% N& T$ R- s
. }- j" o6 S9 W# W; ]
# K6 G4 }! m3 [ c4 e) N$ |

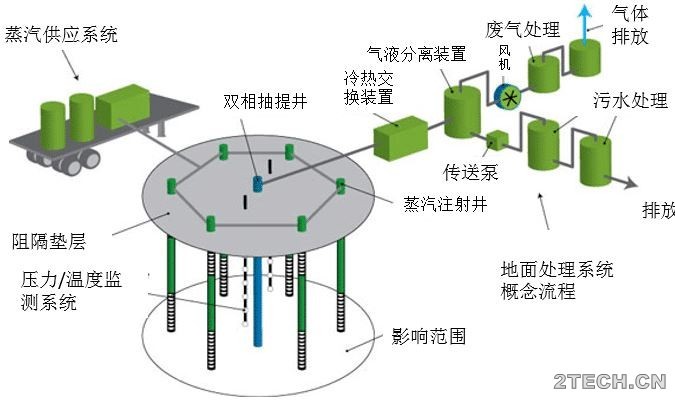

3 w+ K: s( K- x, a. |4 ~图：蒸汽强化式热脱附6 c, Z- W" \" \, g+ u' p
4 T D4 d1 U- ]$ U. o电阻加热修复（ERH）+ @6 A+ D! W7 g- r
' u. R6 ?9 F& X3 k) n
电阻加热式修复主要用于碳氢化合物回收以及强化蒸汽抽提修复，对土壤的加热温度可以达到最高100℃，主要应用于挥发性有机物和NAPL。9 J1 j* } l! D+ @' k( {/ c! X2 `
/ Y5 g6 g" N+ O# X6 ]. y当电流通过土壤，电流所遇到的电阻将产生热，使土壤与地下水的温度升高。当水蒸发后，电导性大幅度降低，电流将消失，因此需要不断地在每个电极处往土层中加水，保持加热的持续。电极通过竖井安装在受污染的土壤区域。供电系统提供三相电，使电极产生电流，通过土层并开始加热。复杂的电脑控制系统将用来调节与优化目标区域的供热。
! o, o2 B, b( } M2 n7 Q$ r, R4 {/ e! M* ]8 |" h
电阻加热修复的主要特点有：1 ^( A3 p q- C4 l2 J
4 W6 A. R8 I' m% H# `" @5 K" J. u
极强的能量输送与控制
% }; V3 x4 V8 W, J4 u' ~$ r可对热量输送与温度加热进行实时监控（需要电阻等实时监测设备）6 Y t4 G) N6 R; L$ i# q3 l6 s0 f8 _
在渗透性较高的情况下，可以加入热蒸汽来加强修复效率1 F3 X& A/ X( X* P- w; J$ ^
更高的安全性 W1 {: P( m% ?7 P
- g. X. L! M/ x, a
热脱
: |6 U. g+ x6 a: m6 J

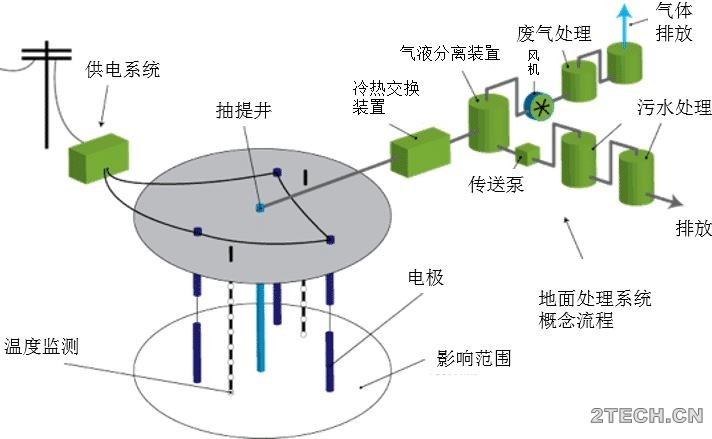

图：电阻加热修复
